Description

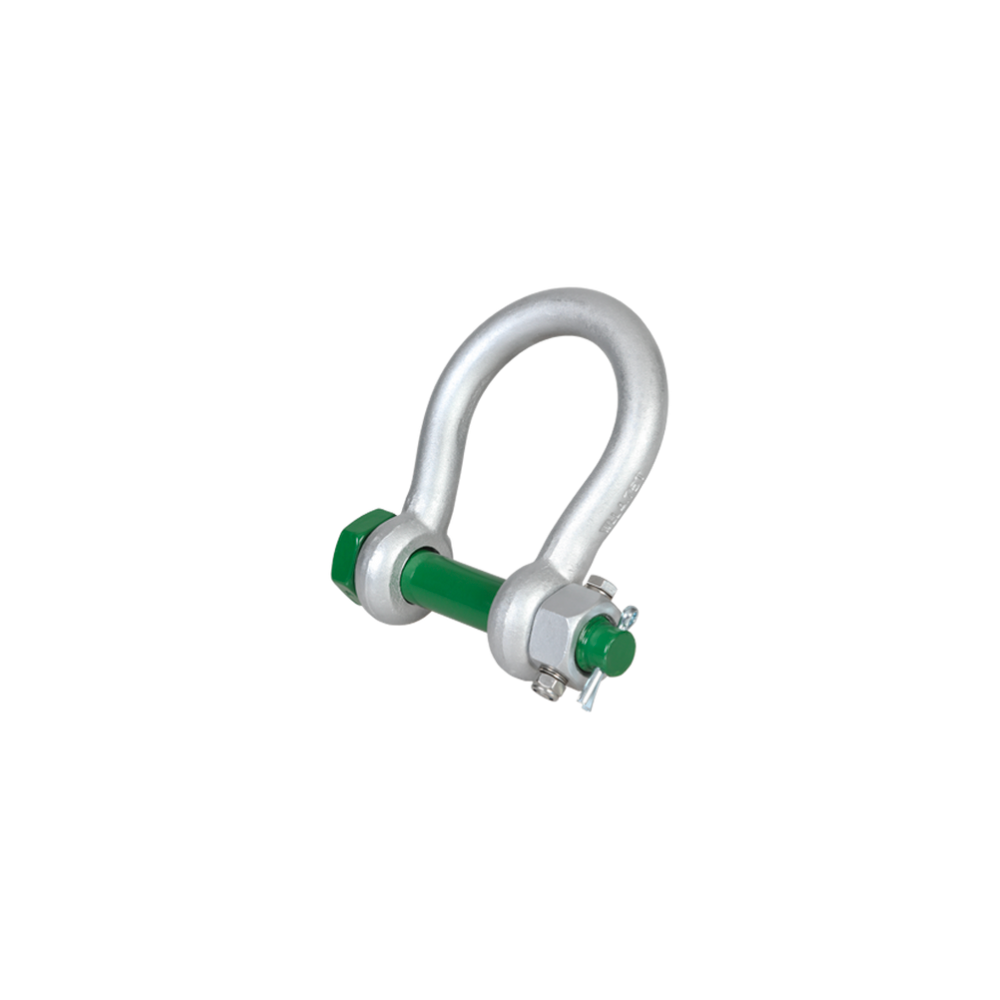

^La Manille Lyre BigMouth FN de référence G-4243 de la marque Green Pin BigMouth® est un accessoire de levage. Ce produit est une manille en acier grade 80 à axe boulonné à écrou fixe avec un large entraxe. Ce large passage vous permet de connecter la manille à un point de fixation (oeillets ou pad eyes) inhabituellement large.
Cette manille de levage constitue un excellent choix lorsque la charge est dynamique ou exposée à des vibrations extrêmes du fait de son triple dispositif de sécurité (goupille fendue, axe boulonné et écrou fixe). L'écrou fixe traverse l'axe et l'écrou de la manille et est fermement fixé au niveau de la tête de l'axe grâce à des boulons et des bagues Nord-Lock®. Le revêtement galvanisé des manilles lyres FN assure une excellente durabilité sur le long terme. Ces manilles de levage répondent aux exigences de nombreuses certifications comme la 2.1, la 2.2, la 3.1, la MTCa et la certification européenne (CE).
Cette manille est adaptée aux élingues monobrin ou multibrin. Elle existe en plusieurs modèles avec une charge maximale d'utilisation variant de 4,75 à 75 tonnes et avec un diamètre allant de 22 à 83 mm. Ce produit permet une utilisation durant des températures allant de -20° à 200°C.
Concernant la sécurité, cette excellente gamme de manilles lyres Bigmouth FN possède un coefficient de sécurité est égal à 6 fois la CMU.
Le corps et l’axe de ce type de manilles sont en acier allié, grade 80, trempés et revenus. La finition, quant à elle, est galvanisée à chaud.
Vous souhaitez un renseignement sur ce produit ? N’hésitez pas à contacter notre service client afin d’établir un devis. Nous sommes joignables du lundi au vendredi de 8h à 17H au 03.28.25.93.88 ou par mail à info@levagemanutention.com.
Détails du produit

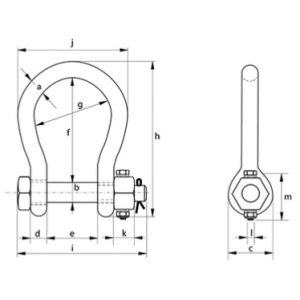

^| Référence | C.M.U | Dia corps | Dia axe | Dia oeil | Largeur oeil | Largeur intérieure | Longueur intérieure | Largeur couronne | Longueur | Longueur axe | Largeur | Epaisseur écrou | Filetage boulon | Longueur boulon | Torsion | Poids | Devis |
| [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | I [mm] | J [mm] | K [mm] | L [mm] | M [mm] | [Nm] | [kg] | ||
| ASGHMB22 | 4.75 | 22 | 25 | 52 | 22 | 63 | 112 | 88 | 173 | 157 | 132 | 22 | M8 | 50 | 22 | 2.08 | |
| ASGHMB25 | 6.5 | 25 | 28 | 59 | 25 | 75 | 135 | 105 | 204 | 183 | 155 | 25 | M8 | 55 | 22 | 3.14 | |
| ASGHMB28 | 8.5 | 28 | 32 | 66 | 28 | 82 | 148 | 115 | 225 | 205 | 171 | 27 | M10 | 60 | 43 | 4.36 | |
| ASGHMB32 | 9.5 | 32 | 35 | 72 | 32 | 90 | 162 | 126 | 248 | 224 | 190 | 30 | M10 | 65 | 43 | 5.95 | |
| ASGHMB35 | 12 | 35 | 38 | 79 | 35 | 100 | 180 | 140 | 274 | 245 | 210 | 33 | M10 | 70 | 43 | 7.87 | |
| ASGHMB38 | 16 | 38 | 42 | 88 | 38 | 106 | 216 | 159 | 319 | 248 | 235 | 19 | M8 | 75 | 22 | 12.5 | |
| ASGHMB45 | 25 | 45 | 45 | 103 | 45 | 127 | 248 | 175 | 370 | 296 | 265 | 23 | M8 | 90 | 22 | 16.7 | |
| ASGHMB50 | 30 | 50 | 57 | 118 | 50 | 146 | 273 | 207 | 411 | 332 | 307 | 26 | M10 | 100 | 43 | 25 | |
| ASGHMB65 | 55 | 65 | 70 | 145 | 65 | 165 | 314 | 213 | 487 | 389 | 343 | 32 | M12 | 120 | 75 | 45 | |
| ASGHMB83 | 75 | 83 | 83 | 164 | 83 | 184 | 330 | 254 | 537 | 455 | 420 | 39 | M12 | 140 | 75 | 77 |
