Manille lyre Bigmouth BN
ASGHMB22
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description

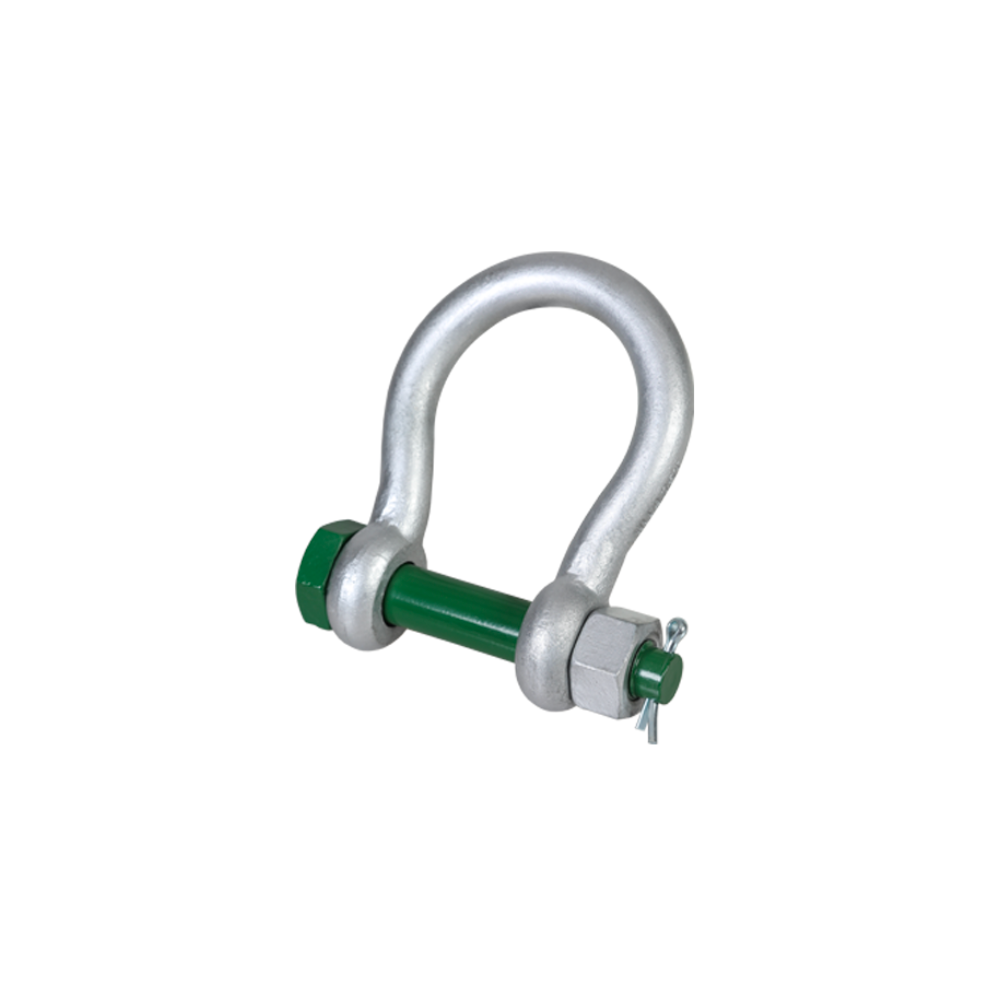

^La Manille Lyre BigMouth BN de référence G-4263 de la marque Green Pin est un accessoire de levage. Ce produit est une manille en acier grade 80 à axe boulonné avec un large entraxe. Ce large passage vous permet de connecter la manille à un point de fixation (oeillets ou pad eyes) inhabituellement large.
Cette manille de levage assure une sécurité inégale puisqu’elle est dotée d'un double dispositif de sécurité (goupille fendue et axe boulonné) qui empêche tout dévissage accidentel de l'axe. Le revêtement galvanisé de la manille BigMouth assure une excellente durabilité sur le long terme. La manille lyre de levage répond aux exigences de nombreuses certifications comme la 2.1, la 2.2, la 3.1, la MTCa et la certification européenne (CE). Elle est adaptée aux élingues monobrin ou multibrin.
Cette manille lyre Bigmouth à axe boulonné existe en plusieurs modèles avec une charge maximale d'utilisation variant de 4,75 à 75 tonnes avec un diamètre allant de 22 à 83 mm. Concernant la sécurité, cette excellente gamme de manilles lyres Bigmouth FN possède un coefficient de sécurité est égal à 6 fois la CMU. Ce type de manilles lyre vous permettra une utilisation durant des températures allant de -20° à 200°C.
Le corps et l’axe de ce type de manilles sont en acier allié, grade 80, trempés et revenus. La finition, quant à elle, est galvanisée à chaud.
Nous vous recommandons de contrôler vos manilles avant toute utilisation et de vérifier que l’axe et le corps de la manille ne soient pas endommagés, tordus ou excessivement usés.
Vous souhaitez un renseignement sur ce produit ? N’hésitez pas à contacter notre service client afin d’établir un devis. Nous sommes joignables du lundi au vendredi de 8h à 17H au 03.28.25.93.88 ou par mail à info@levagemanutention.com.
Détails du produit

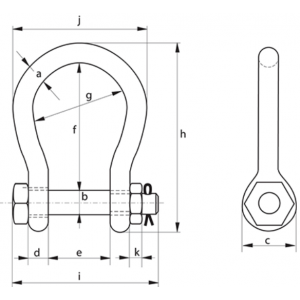

^| Référence | C.M.U | Diamètre corps | Diamètre axe | Diamètre oeil | Largeur oeil | Largeur intérieure | Longueur intérieure | Largeur couronne | Longueur | Longueur axe | Largeur | Epaisseur écrou | Poids | Devis |
| [T] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | I [mm] | J [mm] | K [mm] | [kg] | ||
| ASGHMB22 | 4.75 | 22 | 25 | 52 | 22 | 63 | 112 | 88 | 173 | 157 | 132 | 22 | 2.08 | |
| ASGHMB25 | 6.5 | 25 | 28 | 59 | 25 | 75 | 135 | 105 | 204 | 183 | 155 | 25 | 3.14 | |
| ASGHMB28 | 8.5 | 28 | 32 | 66 | 28 | 82 | 148 | 115 | 225 | 205 | 171 | 27 | 4.36 | |
| ASGHMB32 | 9.5 | 32 | 35 | 72 | 32 | 90 | 162 | 126 | 248 | 224 | 190 | 30 | 5.95 | |
| ASGHMB35 | 12 | 35 | 38 | 79 | 35 | 100 | 180 | 140 | 274 | 245 | 210 | 33 | 7.87 | |
| ASGHMB38 | 16 | 38 | 42 | 88 | 38 | 106 | 216 | 159 | 319 | 248 | 235 | 19 | 12.5 | |
| ASGHMB45 | 25 | 45 | 45 | 103 | 45 | 127 | 248 | 175 | 370 | 296 | 265 | 23 | 16.7 | |
| ASGHMB50 | 30 | 50 | 57 | 118 | 50 | 146 | 273 | 207 | 411 | 332 | 307 | 26 | 25 | |
| ASGHMB65 | 55 | 65 | 70 | 145 | 65 | 165 | 314 | 213 | 487 | 389 | 343 | 32 | 45 | |
| ASGHMB83 | 75 | 83 | 83 | 164 | 83 | 184 | 330 | 254 | 537 | 455 | 420 | 39 | 77 |
