Description

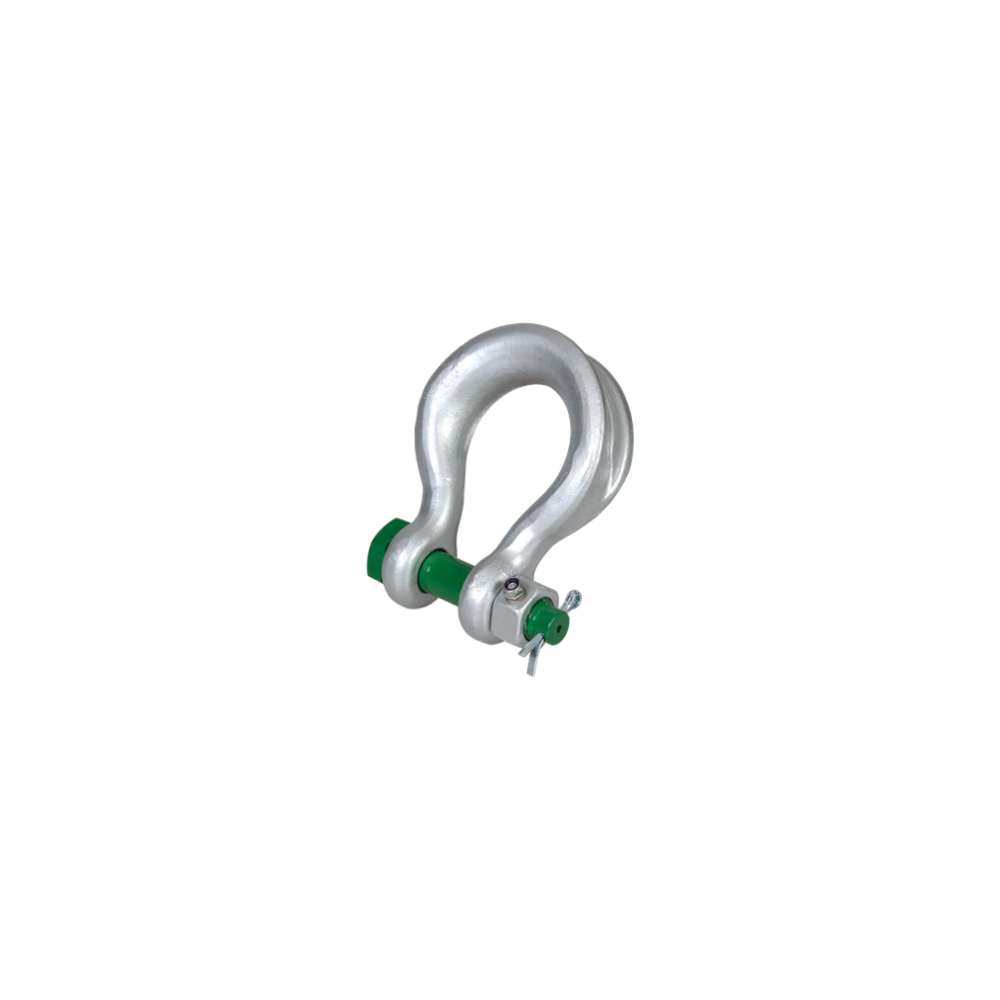

^La Manille lyre à Corps large FN de référence P-6013 est une manille lyre à axe boulonné à écrou fixe de la marque Green Pin. Ce produit possède une capacité de charge élevée (de 7T à 55T) à en raison de la forme de sa couronne. La couronne de cette manille lyre FN a un rayon plus grand que la manille lourde classique afin de résister davantage à l'usure et permettre l'utilisation de câbles en acier plus légers à charge égale.
La Manille Corps large FN vous permet donc de réaliser des économies sur les câbles en acier. Cette manille constitue un excellent choix lorsque la charge est dynamique ou exposée à des vibrations extrêmes du fait de son triple dispositif de sécurité qui procure une sécurité accrue (goupille, axe boulonné et écrou fixe). L'écrou fixe traverse l'axe et l'écrou de la manille et est fermement fixé au niveau de la tête de l'axe grâce à des boulons et des bagues. Le coefficient de sécurité est égal à 5 fois la CMU.
Le corps et l’axe de ce produit sont en acier allié grade 80, trempés et revenus. Le revêtement galvanisé des manilles Green Pin à corps large assure une durabilité sur le long terme. La manille est peinte en gris et l'axe est en vert.
Cette excellente gamme de manilles lyres à corps large FN vous permettra une utilisation durant des températures allant de -40° à 200°.
Ces accessoires de levage sont livrés avec un certificat de conformité et une notice d'utilisation.
Vous souhaitez un renseignement sur ce produit ? Vous souhaitez une CMU plus importante ? N’hésitez pas à contacter notre service client afin d’établir un devis. Nous sommes joignables du lundi au vendredi de 8h à 17H au 03.28.25.93.88 ou par mail à info@levagemanutention.com.
Détails du produit

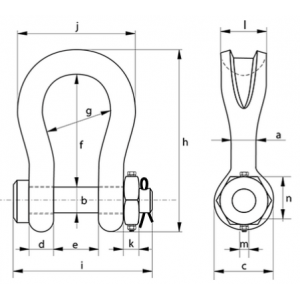

^| Référence | CMU | Ø corps | Ø axe | Ø œil | Largeur œil | Largeur intérieure | Longueur intérieure | Largeur couronne | Longueur | Longueur axe | Largeur | Epaisseur écrou | Surface de contact | Filetage boulon | Longueur boulon | Torsion | Poids | Devis |
| [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | I [mm] | J [mm] | K [mm] | L [mm] | M [mm] | N [mm] | Nm | [kg] | ||
| SLGPF0007FN | 7 | 22 | 22 | 46 | 19 | 32 | 96 | 64 | 153 | 115 | 110 | 19 | 41 | M6 | 45 | 8.4 | 2 | |
| SLGPF0012FN | 12.5 | 28 | 28 | 61 | 25 | 44 | 121 | 82 | 197 | 151 | 146 | 24 | 54 | M8 | 50 | 20 | 4 | |
| SLGPF0018FN | 18 | 35 | 35 | 69 | 30 | 54 | 148 | 102 | 239 | 175 | 180 | 29 | 64 | M10 | 65 | 39 | 8 | |
| SLGPF0030FN | 30 | 40 | 42 | 90 | 35 | 69 | 165 | 126 | 279 | 211 | 200 | 34 | 79 | M6 | 75 | 8.4 | 13 | |
| SLGPF0040FN | 40 | 55 | 51 | 109 | 45 | 84 | 199 | 140 | 331 | 252 | 235 | 38 | 97 | M8 | 90 | 20 | 21 | |
| SLGPF0055FN | 55 | 60 | 57 | 115 | 55 | 90 | 240 | 160 | 389 | 299 | 270 | 45 | 100 | M10 | 100 | 39 | 30 |
