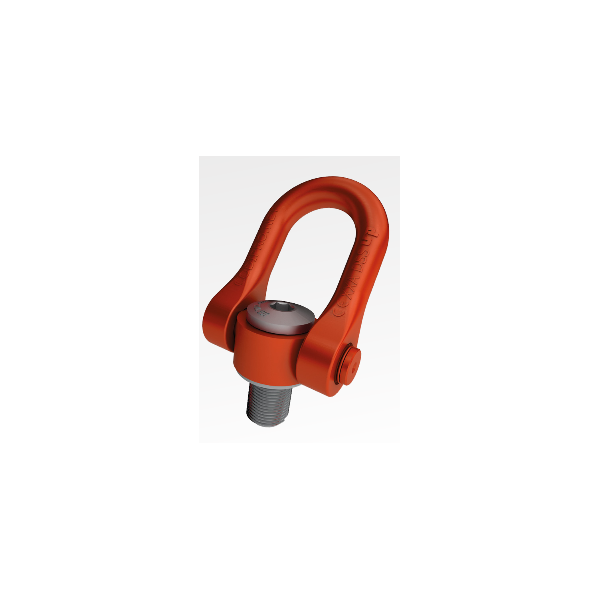

Anneau de levage double articulation DSS mâle
DSS M 24 UP
close
SERVICE CLIENT DISPONIBLE AU 03.28.25.93.88
DU LUNDI AU VENDREDI
FRAIS DE PORTSOFFERTS
A PARTIR DE 300€ HT
FABRICATION DANS NOS5 ATELIERS
EN FRANCE
Description
^L'anneau de levage universel DSS de référence DSS.M de la marque Codipro est un anneau à double articulation. L'anneau de levage est composé d’un anneau en acier GRADUP conçu pour réaliser des opérations de levage avec rotation de charges. Sa double articulation assure un alignement parfait avec l'élingue. L’anneau est articulé à 180° mais permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).
L'anneau de levage DSS est composé d'un anneau en acier GRADUP qui peut se retourner sous charge. L'anneau DSS peut être utilisé directement sur un point de fixation existant (axe ou tige filetée débordant). L’accessoire de levage de la marque Codirpo est homologué à 0° et 90° et ce produit est conçu pour une température d’utilisation entre -20°c et +200°c.
L'utilisation d'un anneau de levage à double articulation présente de nombreux avantages dans diverses applications industrielles. Grâce à sa conception innovante, cet anneau offre une excellente flexibilité, permettant des angles de levage variables tout en maintenant une charge sécurisée. Sa capacité de rotation à 360 degrés permet une manipulation aisée dans des espaces restreints, offrant une polyvalence inégalée pour les opérations de levage.
L'anneau de levage a un coefficient de sécurité de 4. Il est disponible en version mâle et femelle (FE.DSS) . L’anneau de levage universel de référence DSS.M porte différents marquages, dont le CE, la CMU et le couple de serrage. Il est fabriqué dans le respect du règlement REACH et est également disponible en version femelle (FE.DSS M), inox (SS.DSS M) et à souder.
Vous souhaitez des renseignements complémentaires sur ce produit ? N’hésitez pas à contacter notre service client afin d’établir un devis. Nous sommes joignables du lundi au vendredi de 8h à 17H au 03.28.25.93.88 ou par mail à info@levagemanutention.com.
Détails du produit
^| Référence | CMU | Diamètre | L1 standard | Couple de serrage | S | A | B | C | D | E | F | G | Poids | Devis |
| [t]/[LBS] | [mm] | [N.m]/[FootLBS] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| DSS M 24 UP | 4.5 t | M24 (x3) | 36 | 160 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.4 | |
| DSS M 30 UP | 7.7 t | M30 (x3.5) | 45 | 250 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.5 | |
| DSS M 33 UP | 8.5 t | M33 (x3.5) | 50 | 250 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.5 | |
| DSS M 36 UP | 11 t | M36 (x4) | 54 | 320 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.5 | |
| DSS M 36x3 UP | 11 t | M36 (x3) | 54 | 320 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.5 | |
| DSS M 39 UP | 12 t | M39 (x4) | 58 | 320 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.7 | |
| DSS M 42 UP | 13 t | M42 (x4.5) | 63 | 400 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.8 | |
| DSS M 42x3 UP | 13 t | M42 (x3) | 63 | 400 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.8 | |
| DSS M 45 UP | 14.5 t | M45 (x4.5) | 63 | 400 N.m | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.9 | |
| DSS M 48 UP | 17 t | M48 (x5) | 68 | 600 N.m | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11 | |
| DSS M 48x3 UP | 17 t | M48 (x3) | 68 | 600 N.m | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11 | |
| DSS M 48x4 UP | 17 t | M48 (x4) | 68 | 600 N.m | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11 | |
| DSS M 52 UP | 19 t | M52 (x5) | 68 | 600 N.m | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11.2 | |
| DSS M 56 UP | 22 t | M56 (x5.5) | 78 | 600 N.m | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11.3 | |
| DSS M 56x4 UP | 22 t | M56 (x4) | 78 | 600 N.m | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11.4 | |
| DSS M 64 UP | 25 t | M64 (x6) | 90 | 600 N.m | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 12.2 | |
| DSS M 64x4 UP | 25 t | M64 (x4) | 90 | 600 N.m | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 12.2 | |
| DSS M 72 UP | 22 t | M72 (x6) | 90 | 600 N.m | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 14 | |
| DSS M 72x4 UP | 22 t | M72 (x4) | 90 | 600 N.m | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 14 | |
| DSS M 80 UP | 25 t | M80 (x6) | 90 | 600 N.m | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 15 | |
| DSS M 90 UP | 25 t | M90 (x6) | 90 | 600 N.m | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 15.5 | |
| DSS M 100 UP | 25 t | M100 (x6) | 90 | 600 N.m | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 16.5 | |
| DSS U 100 UP | 10000 LBS | UNC 1" – 8 | 36 | 160 F.L | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.4 | |
| DSS U 125 UP | 15000 LBS | UNC 1"1/4 – 7 | 45 | 200 F.L | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.4 | |
| DSS U 138 UP | 21000 LBS | UNC 1"3/8 – 6 | 54 | 300 F.L | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.4 | |
| DSS U 150 UP | 22000 LBS | UNC 1"1/2 – 6 | 54 | 300 F.L | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5.4 | |
| DSS U 200 UP | 38000 LBS | UNC 2"– 4 ½ | 76 | 450 F.L | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11.1 | |
| DSS U 250 UP | 48500 LBS | UNC 2"1/2 – 4 | 90 | 600 F.L | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 12.2 |
