Manilles de levage

La manille de levage constitue le point de jonction stratégique pour raccorder vos élingues, chaînes ou cordages aux charges que vous devez manutentionner au quotidien. Notre gamme sélectionnée comprend des modèles de haute technicité répondant aux exigences des chantiers industriels, du BTP, de l'éolien et du secteur portuaire. En choisissant vos accessoires de levage chez Levage Manutention, vous accédez à un matériel conforme aux réglementations européennes, stocké et distribué par un réseau d'experts réparti sur nos agences de Dunkerque, Lesquin, Le Havre, Nantes et Lyon.

Comment choisir entre une manille lyre et une manille droite pour vos opérations de levage ?

Le choix de la forme de votre manille de levage dépend directement de la configuration de votre élingage et de la direction des efforts appliqués durant la manutention. Une mauvaise sélection géométrique entraîne des risques de torsion de l'étrier et une baisse de la sécurité globale de la manœuvre.

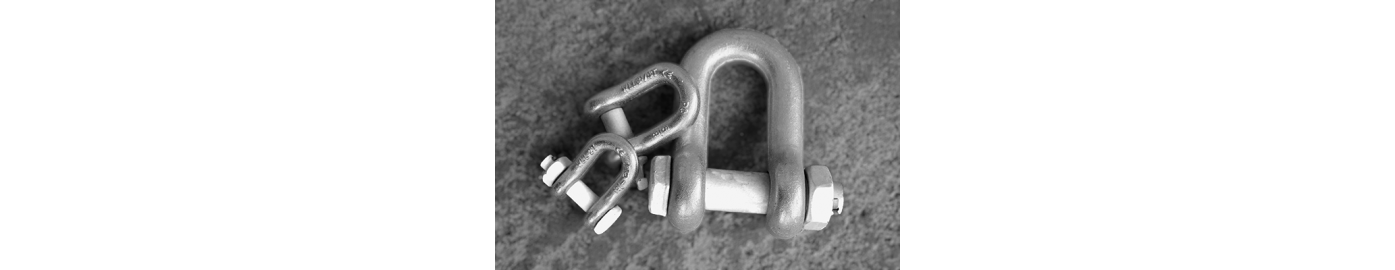

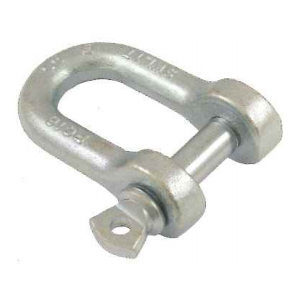

La manille droite pour les tractions parfaitement axiales et verticales

La manille droite, également appelée manille de jonction, est spécifiquement conçue pour travailler dans un axe rectiligne unique. Sa forme étroite en U limite les mouvements latéraux de l'accessoire de raccordement et évite les glissements indésirables sur l'axe.

Nous recommandons l'usage de cette gamme de manilles pour connecter une élingue sangle plate ou un câble en traction verticale directe. Elle convient parfaitement pour les opérations simples de levage où la charge reste parfaitement équilibrée sous le crochet des palans.

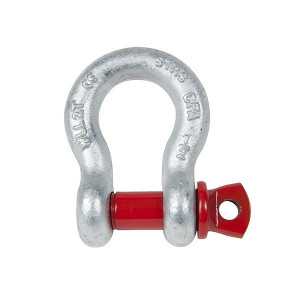

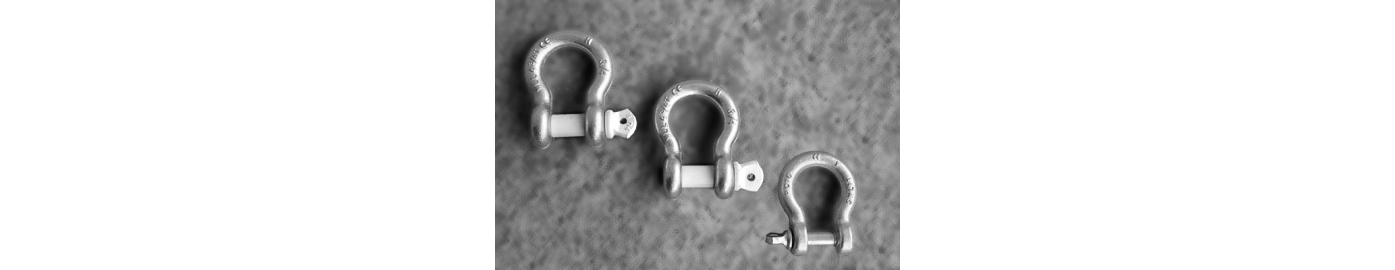

La manille lyre pour sécuriser les élingages multi-brins et les levages angulaires

La manille lyre se distingue par son corps arrondi en forme de harpe qui offre un espace interne élargi pour l'assemblage. Cette géométrie spécifique permet de positionner plusieurs élingues sans qu'elles ne se chevauchent ou ne se pincent au fond de l'étrier.

Ce produit est requis dès que vous utilisez une élingue chaîne 2 brins ou 4 brins présentant un angle d'inclinaison par rapport à la verticale. L'arrondi de la manille lyre assure une répartition homogène des forces de tension sans déformer le connecteur métallique.

Quel axe de manille de levage privilégier pour garantir la sécurité sur vos chantiers ?

La méthode de fixation de l'axe, ou manillon, détermine la stabilité de l'assemblage face aux contraintes mécaniques de vos chantiers. Le choix entre un système à vis ou un système boulonné répond à des analyses de risques distinctes en manutention.

L'axe vissé standard pour les manœuvres rapides et temporaires

La manille à axe vissé dispose d'un manillon qui se visse directement dans l'œil taraudé de l'étrier pour une mise en œuvre rapide. Ce système permet d'assembler et de désassembler vos accessoires de levage sans outil spécifique sur vos zones de travail.

Ce type d'axe est adapté pour des manutentions ponctuelles exécutées sous la surveillance permanente de vos opérateurs. Les frottements répétés des élingues ou les vibrations continues de la charge peuvent provoquer un desserrage accidentel du manillon.

L'axe boulonné avec goupille de sécurité pour les levages permanents ou industriels

La manille de sécurité intègre un axe traversant lisse sécurisé à son extrémité par un écrou hexagonal et une goupille fendue métallique. Ce système de double verrouillage physique empêche toute rotation ou libération du manillon, même sous l'effet de mouvements rotatifs.

Ce produit est préconisé pour les installations de longue durée, les travaux en hauteur ou les chantiers soumis à de fortes vibrations. Les secteurs exigeants comme l'offshore ou les travaux publics utilisent cette configuration pour écarter le risque de déconnexion accidentelle.

Comment calculer la CMU nécessaire pour votre manille de levage haute résistance ?

La détermination de la charge maximale d'utilisation (cmu) de vos manilles de levage est l'étape cruciale pour garantir l'intégrité de vos opérations. Un sous-dimensionnement de l'accessoire expose vos équipes à des ruptures de matériel sous charge.

Comprendre la différence entre l'acier Haute Résistance (HR) et l'inox

Les manilles en acier forgé haute résistance, classées selon leur grade de qualité métallique, offrent un excellent ratio poids-puissance pour l'industrie lourde. Ces composants en acier allié permettent d'obtenir une cmu élevée avec un encombrement minimal au niveau des points d'ancrage.

Les manilles en acier inox sont quant à elles développées pour résister à la corrosion humide, saline ou acide. Bien que l'inox limite la dégradation du métal en milieu marin ou agroalimentaire, sa cmu reste inférieure à celle de l'acier HR pour un diamètre d'axe identique.

L'impact des angles d'élingage sur la réduction de capacité de votre connecteur

Une sollicitation latérale ou angulaire sur une manille réduit sa capacité nominale de manière drastique par rapport à une traction verticale. Une traction exercée à 45 degrés par rapport à l'axe central peut réduire la charge réelle admissible de près de 30%.

Chaque manille de levage de notre catalogue respecte la norme européenne EN 13889 et possède un marquage CE clair indiquant sa cmu. Vous devez vérifier le code de traçabilité et le grade forgés sur le corps de l'étrier avant de procéder au levage.

Pourquoi faire confiance à Levage Manutention pour l'achat et le contrôle de vos manilles de levage ?

Levage Manutention s'appuie sur le savoir-faire industriel d'un groupe historique pour vous fournir des solutions d'ancrage de haute fiabilité. Notre position de fabricant et de distributeur nous permet de répondre à toutes vos exigences techniques.

Un stock de proximité dans nos 5 agences françaises et des marques leaders en Europe

Nos cinq bases logistiques basées à Dunkerque, Lesquin, Le Havre, Nantes et Lyon hébergent un stock important d'équipements de levage. Nous distribuons les plus grandes marques européennes telles que Pewag ou Green Pin afin de vous garantir des pièces d'une qualité métallurgique irréprochable.

Cette implantation géographique nous permet de livrer vos chantiers avec une réactivité optimale, limitant ainsi vos arrêts de production. Nos experts qualifiés étudient vos besoins et valident la compatibilité des accessoires avec vos élingues textiles ou vos chaînes.

De la fabrication sur-mesure dans nos ateliers au service de contrôle VGP de vos accessoires

Nous concevons et assemblons des élingues de levage sur-mesure dans nos ateliers de production, qu'il s'agisse de modèles en câble, en chaîne ou en textile. Nos couturières industrielles façonnent vos sangles tandis que nos techniciens certifient les montages d'élingues chaînes avec crochets et manilles adaptées.

Notre équipe technique assure également le service de vérification générale périodique (VGP) obligatoire pour vos parcs de manilles et de palans. Ce contrôle semestriel garantit la conformité réglementaire de vos outils de travail et prévient l'usure des pièces.

Créez votre devis en ligne en quelques clics pour vos projets industriels

Notre plateforme e-commerce intègre une fonctionnalité d'édition de devis automatique directement depuis votre panier d'achat pour simplifier vos processus d'approvisionnement. Pour vos applications spécifiques hors catalogue, nos ingénieurs rédigent une proposition technique sur-mesure adaptée à vos contraintes de manutention.

Questions fréquentes sur les manilles de levage

Comment identifier l'usure d'une manille de levage avant de l'utiliser ?

Vous devez examiner l'étrier et l'axe pour détecter toute trace de déformation, de fissure, de corrosion prononcée ou d'usure supérieure à 10% de la dimension d'origine. Si le manillon ne se visse plus parfaitement à la main ou si l'axe présente un jeu anormal, la manille doit être retirée du service.

Quelle est la signification du marquage CE et de la CMU sur une manille ?

Le marquage CE atteste de la conformité du produit avec la Directive Machines européenne, tandis que la CMU (Charge Maximale d'Utilisation) indique le poids maximal que la manille peut supporter en conditions de levage standard. Ces indications doivent être lisibles tout au long de la vie de l'accessoire.

Peut-on utiliser une manille en acier HR en milieu hautement corrosif ?

Nous préconisons d'utiliser des manilles en acier inoxydable pour les expositions prolongées en milieu acide ou marin. L'acier haute résistance avec traitement galvanisé offre une bonne protection standard, mais l'inox prévient plus durablement les risques de fragilisation par corrosion sous contrainte.

Quelle est la fréquence obligatoire pour le contrôle réglementaire des manilles ?

La réglementation française impose une vérification générale périodique (VGP) tous les douze mois pour les manilles de levage assimilées à des accessoires de suspension. Ce contrôle doit être effectué par un organisme agréé ou un technicien compétent pour valider le maintien en conformité du matériel.
