Elingues câble

Caractéristiques techniques et fabrication des élingues en câble d'acier

La conception et l'architecture du câble métallique

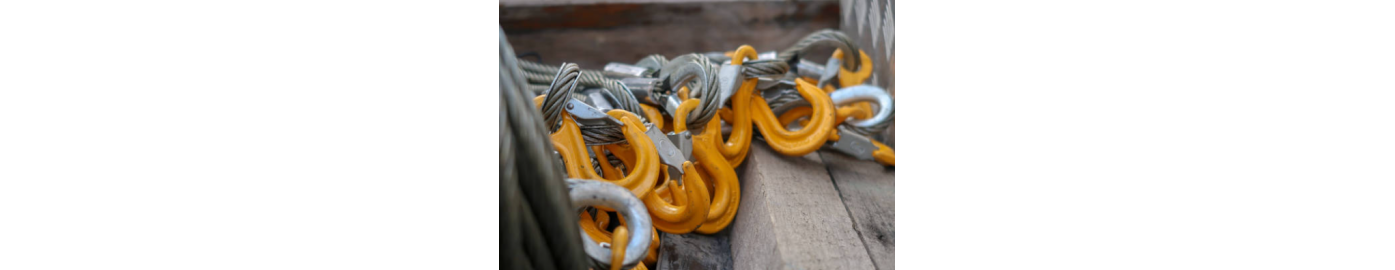

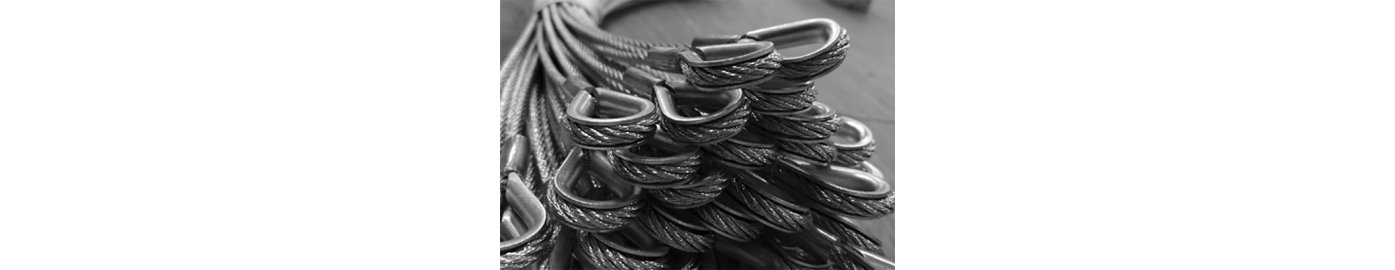

L'élingue en câble d'acier ou d’inox se distingue par sa robustesse et sa structure mécanique complexe. Elle est composée de plusieurs torons enroulés de manière hélicoïdale autour d'une âme centrale, qui peut être textile ou métallique. Cette configuration détermine directement la flexibilité du produit, sa résistance à la rupture et sa Charge Maximale d'Utilisation (CMU). Pour les applications de levage standard, l'architecture des fils offre un excellent compromis entre la souplesse nécessaire aux élingues complexes et la rigidité requise pour stabiliser les charges lourdes. De plus, des accessoires peuvent être intégrés aux extrémités : crochets, anneaux, manilles. Les crochets sont disponibles à chape, à oeil ou à émerillon et à linguet ou à verrouillage automatiques.

Manchonnage et épissure, les différents procédés de terminaison

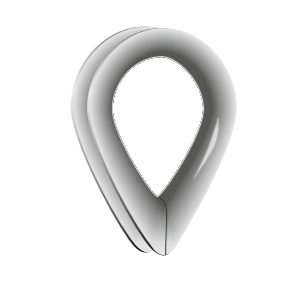

La sécurité d'une élingue dépend majoritairement de la qualité de ses terminaisons. Dans les ateliers de fabrication, deux méthodes principales sont appliquées pour former les boucles, également appelées œillets ou cosses. Le manchonnage consiste à replier le câble et à le sécuriser à l'aide d'un manchon en aluminium, en inox ou en acier galvanisé, compressé à l'aide d'une presse hydraulique de haute puissance pour former des boucles. L'épissure, quant à elle, est un travail artisanal et technique consistant à entrelacer les torons du câble sur eux-mêmes pour former des boucles et intégrer les crochets. Cette technique traditionnelle, idéale pour les milieux à haute température, garantit une transmission optimale des efforts.

Les normes de sécurité et coefficients d'utilisation des élingues câbles

Toute élingue câble destinée au levage de charges doit impérativement respecter la norme européenne EN 13414. Cette réglementation fixe les critères de fabrication, de test et de marquage des accessoires. Le coefficient de sécurité réglementaire pour les élingues en câble d'acier est généralement de 5:1, ce qui signifie que la charge de rupture théorique du câble est cinq fois supérieure à sa CMU nominale. Chaque produit doit obligatoirement arborer une plaque ou une bague d'identification indiquant la CMU, le diamètre du câble, le marquage CE ainsi que la traçabilité du fabricant.

Comment choisir votre élingue câble en fonction de vos usages

Détermination de la CMU en fonction des angles d'élingage

Le choix d'une élingue en câble ne s'improvise pas et dépend directement de la géométrie de la manutention. Lorsque vous utilisez une élingue à plusieurs brins (2 brins ou 4 brins), l'angle formé entre les brins et la verticale modifie la tension subie par le câble et les accessoires. Plus l'angle d'inclinaison est important, plus l'effort exercé sur chaque brin des élingues augmente, ce qui réduit la capacité de charge effective de l'ensemble. Il est crucial d'utiliser les tableaux d'abaques officiels de l’élingue pour appliquer le bon facteur de mode et ne jamais dépasser la charge maximale admissible.

Résistance de nos élingues aux environnements de travail sévères

Le câble en acier se décline en finitions galvanisées ou en acier inoxydable (inox). L'élingue en câble galvanisé offre une excellente protection contre la corrosion standard, ce qui la rend parfaitement adaptée aux chantiers du BTP et aux applications industrielles intérieures ou extérieures. Pour les environnements hautement corrosifs, tels que le secteur maritime, l'industrie chimique ou l'agroalimentaire, l'utilisation d'un câble en acier inoxydable est requise afin de prévenir l'oxydation prématurée et de garantir la longévité de l'accessoire de levage.

Du BTP au secteur de l'énergie, dans quel domaine utiliser une élingue câble ?

Grâce à leur polyvalence et leur haute tolérance mécanique, ces produits de levage sont indispensables dans de nombreux secteurs. Dans le bâtiment et les travaux publics (BTP), la gamme des élingues servent au déplacement de blocs de béton, de structures métalliques et de machines lourdes. Dans le domaine de l'énergie et de l'éolien, les élingues de gros diamètre permettent de manipuler des composants de plusieurs dizaines de tonnes. Enfin, l'industrie lourde et les bureaux d'études privilégient régulièrement le câble pour sa prévisibilité lors des contrôles d'usure visuels.

Tableau technique de synthèse d’une élingue câble

Maintenance, inspection réglementaire et critères de mise au rebut d’une élingue câble

La Vérification Générale Périodique (VGP) obligatoire des élingues câbles

En tant qu'accessoires de levage, les élingues en câble d'acier sont une gamme soumise à une réglementation stricte concernant leur suivi technique. La législation impose une Vérification Générale Périodique (VGP) au minimum tous les 12 mois. Ce contrôle obligatoire doit être consigné dans le registre de sécurité de l'entreprise. Il permet de s'assurer du maintien en état de conformité de vos équipements et de prévenir tout risque d'accident sur vos chantiers ou sites de production.

Les points de contrôle visuel d’une élingue câble avant chaque utilisation

Au-delà de l'inspection annuelle légale, les opérateurs doivent réaliser un examen visuel systématique avant chaque session de travail. Les points critiques à surveiller incluent l'état du câble sur toute sa longueur, l'absence de hernies ou de déformations locales, et la parfaite intégrité des manchons de fermeture ou des cosses. Tout signe de corrosion profonde, d'exposition à une source de chaleur excessive (arc électrique) ou de déformation de la boucle doit entraîner le retrait immédiat de l'accessoire du circuit de travail.

Les critères de mise au rebut d’une élingue câble selon les règles de l'art

La mise au rebut définitive d'une élingue câble intervient dès lors qu'un seuil critique de dégradation est atteint. Les critères principaux d'exclusion sont la présence de fils cassés visibles (par exemple, plus de 5% de fils rompus sur une longueur de 6 fois le diamètre), une réduction du diamètre nominal du câble supérieure à 10%, ou une usure prononcée des fils extérieurs due aux frottements. Le respect rigoureux de ces indicateurs garantit la sécurité de vos équipes et l'intégrité de vos charges lors de toutes vos manutentions.

Spécialiste de la distribution et de la fabrication d'équipements professionnels, Levage Manutention met à votre disposition un savoir-faire technique et industriel unique de plus de 174 ans. Grâce à nos 5 agences implantées stratégiquement en France (Lille, Dunkerque, Nantes, Le Havre et Lyon), nous disposons d'une réactivité optimale et d'une grande capacité de production et de stockage. En tant qu'expert, fabricant, distributeur et contrôleur, notre groupe transforme directement la matière dans nos ateliers français pour concevoir des solutions sur-mesure (1 brin, 2 brins, 4 brins, estropes ou tresses) parfaitement adaptées à vos contraintes de charge maximale et d'environnement. Au-delà de la vente (palans, treuils, sangle d’arrimage …) en ligne sécurisée avec possibilité de générer votre devis automatiquement via le panier, nous assurons un accompagnement complet incluant les services de location, de maintenance et de Vérification Générale Périodique (VGP) pour garantir la sécurité absolue de vos opérations.
