Cables de grue : comment choisir ?
Les cables de grue sont conçus pour s’adapter à différents types de grues, que ce soient des grues mobiles ou des grues à tour. Il existe ainsi une large gamme de câbles résistants et adaptés à ces opérations. Pour vous éclairer davantage sur ce type de câble et le choix de celui-ci, l’équipe rédac de Levage Manutention vous donne tous ses conseils.
Sommaire :
- Définition : cables de grue
- A quoi servent les cables de grues ?
- Quels sont les types de grues ?
- Quels câbles utiliser pour les grues ?
- Vérifier son câble de grue
1. Définition : cables de grue
Les cables de levage pour grues désignent l’ensemble des câbles spécialisés destinés à la commande ou à l’alimentation des grues, des palans, des convoyeurs ou des portiques. Les cables de grue sont généralement utilisés dans l’industrie maritime et portuaire.
Ce type de câble est robuste et résiste à une manipulation brutale car il est capable de supporter à la fois des opérations de torsion et de tension. Egalement, dû à son application parfois extrême, ce produit de levage résiste aux rayons UV, aux huiles et aux graisses.
2. A quoi servent les cables de grue ?
En général, la grue sert à déplacer des éléments préfabriqués et à couler du béton. Cependant, afin d’arriver à ce résultat, la configuration et la précision de la grue se base sur un équilibre parfait avec une balance géante. Pour exemple, la grue à tour est lestée à sa base avec des contrepoids en béton afin d’asseoir son emprise. Ensuite, celle-ci dispose d’un mât en acier constitué d’éléments qui s’articulent en fonction de la hauteur souhaitée et de la cabine de pilotage installée. De là, part une flèche vers l’avant de la grue sur laquelle on y trouve un chariot relié au crochet de levage. A l’arrière de la flèche, on y trouve un contrepoids.
Les cables de grues, quant à eux, s’articulent entre plusieurs poulies, ce qui permet de répartir l’effort de traction et donc de limiter la puissance du moteur nécessaire à la levée de la charge.
3. Quels sont les types de grues ?
Afin de choisir le câble correspondant à votre grue, il faut connaître le type de grue dont on dispose. Nous vous présentons les différentes grues et leur type d’application.
A. Les grues GME
Les grues GME, grues par montage à éléments, appartiennent à la catégorie des grues à tour. Ces grues se distinguent par leur grande hauteur et leur longue flèche. Ce type de grue détient une partie tournante qui se trouve en haut du mât et une flèche qui peut atteindre près de 100 mètres de portée sur certaines d’entre elles. Ainsi, le mât de la grue supporte à la fois la cabine de commande, la flèche avec le chariot de levage et le tirant ainsi que la contre-flèche munies de poids et dans certains cas d’un moteur.
Dans cette catégorie, on y trouve aussi les grues à flèche relevable. Elles se caractérisent par le fait qu’elles ne possèdent pas de chariot et que le câble de levage est toujours au bout de la flèche. La contre flèche de cette grue est plus courte que celle d’une grue GME classique, ce qui lui permet de pouvoir s’installer tout près d’un obstacle.
Parmi les grues par montage à éléments, on y trouve les grues auto déplaçables qui sont équipées d’un châssis spécial sous lequel un engin à chenilles va se placer, soulever la grue afin de la déplacer vers un autre endroit. Vous bénéficiez alors d’une économie de temps au montage et démontage de la grue.
B. Les grues GMA
Les grues GMA, grues à montage automatisé, appartiennent, elles aussi, à la catégorie des grues à tours. Une grue GMA est reconnaissable car elle est dépourvue d’une contre flèche. La rotation de la charge se fait sous le mât et au-dessus du châssis fixe. La conduite de la grue s’effectue généralement à l’aide d’une télécommande à fil ou d’une radiocommande. Nous vous rappelons que la manipulation de ces grues s’effectue toujours par un professionnel qualifié. Ce type de grue est utilisé principalement pour la construction de petits ouvrages car elle détient une facilité et une rapidité de montage. L’avantage des grues GMA est qu’elles s’adaptent à l’environnement. En effet, la flèche peut être normale, relevée ou encore avec la pointe repliée.
Il existe des grues GMA auto déplaçables. Celles-ci sont équipées d’un châssis à chenilles et peuvent se déplacer sur l’entièreté du chantier. Certaines grues sont munies d’un groupe électrogène qui fournit le courant nécessaire.
C. Grues à tour mobile
Pour finir, il existe des grues à tour. Celles-ci fonctionnent comme une balance géante avec des systèmes de contrepoids, selon le principe du levier. Le levage de la charge va être quant à lui effectué à l’aide d’un chariot, relié à un crochet et un moteur électrique. Il existe des grues à tour mobile qui sont quant à elles complètement autonomes puisqu’elles ne disposent pas de branchements électriques. Ce type de grue combine facilité de mise à poste et fonctionnalité d’une grue de type GMA.
4. Quels cables de grue utiliser ?
Pour les grues, c’est la norme ISO 4308 qui donne une méthode de sélection des câbles. Ainsi, la directive Sécurité des machines 89/392/CEE exige que le câble détienne un coefficient d’au moins 5 entre la charge nominale de service et la charge nominale de rupture de charge.
Lorsqu’il s’agit d’une opération avec un câble de levage, on choisira plutôt un câble souple et un antigiratoire. A contrario, s’il s’agit d’une opération avec un câble de relevage, on utilisera un câble non antigiratoire, sans émerillon, car le mouflage est important. Le câble va rester monté en permanence et le facteur de service est faible.

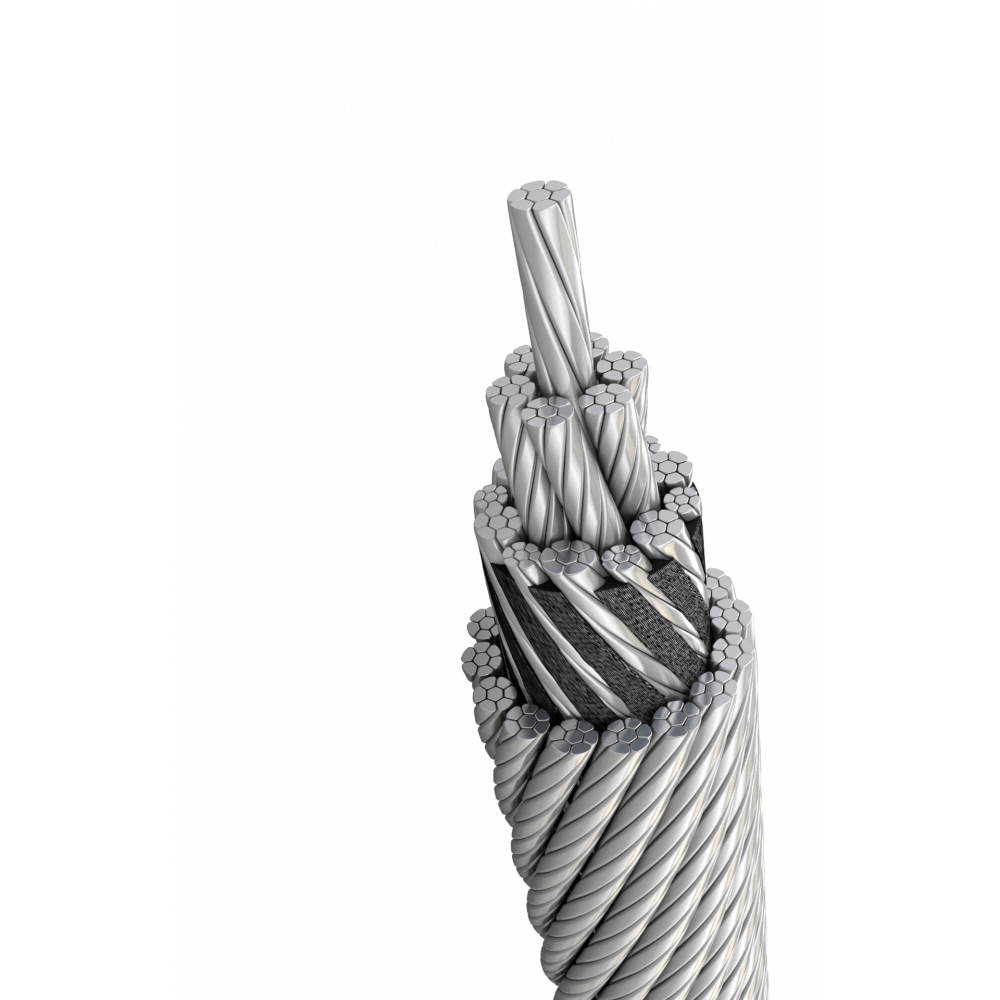

Les câbles de levage antigiratoires sont destinés à des applications de levage avec des grues à tour, des grues mobiles, grues à chenilles ou d’exploitation en mer. Les principales exigences de ce type de cables de grue sont la résistance à la fatigue en flexion, un bon comportement à l’abrasion en enroulement multicouche et un haut degré de flexibilité.

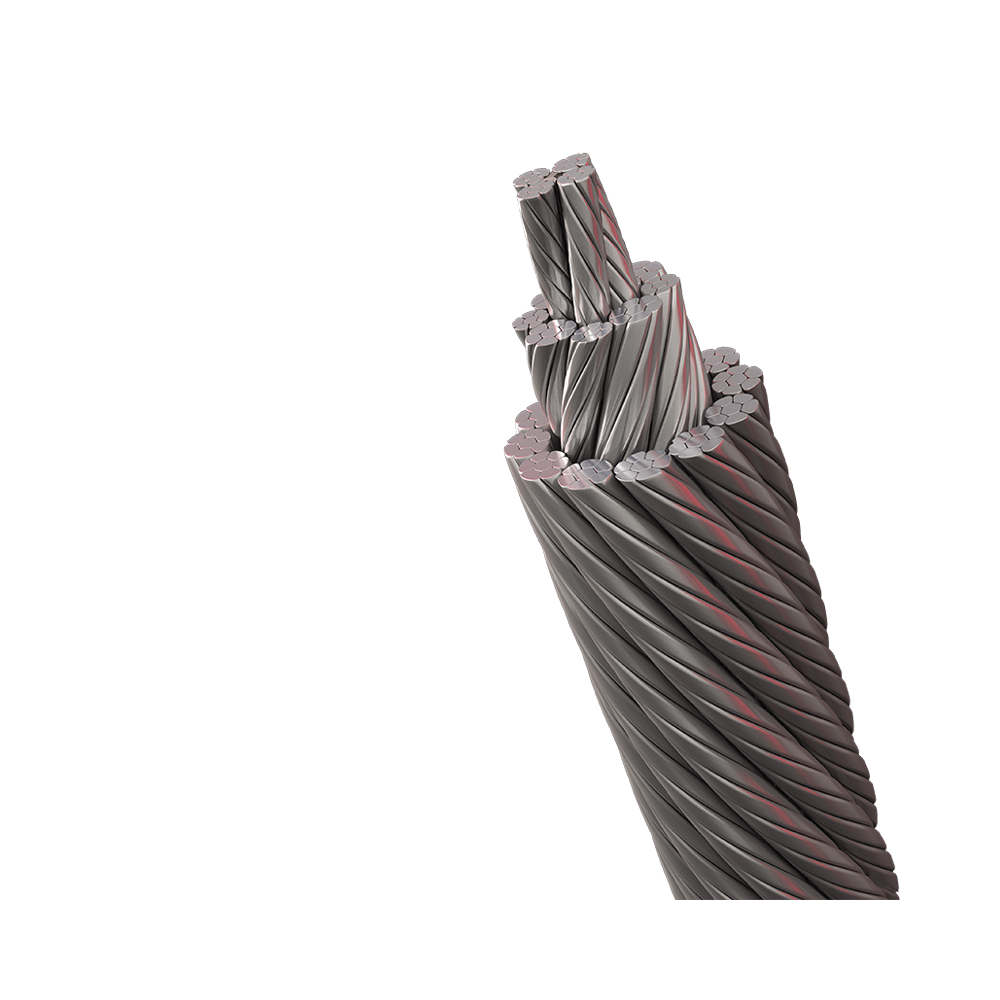

Levage Manutention vous propose des câbles antigiratoires ArcelorMittal, notre partenaire de câbles haute performance. Le câble NRHD 24, câble antigiratoire 24×7, est conçu avec une rotation résistante que ce soit pour une utilisation sur grue à tour, grue mobile ou sur les grues d’exploitation en mer. Ces câbles sont en stock dans nos entrepôts français et disponibles pour vos opérations spéciales sous 24/48h.
Pour choisir votre câble, vous devez veiller à la charge nominale (en T), à la rupture, au diamètre du câble (en mm) et sa longueur (en mètres).
5. Vérifier ses cables de grue
Tout comme les autres produits de levage, les câbles, les élingues et l’entièreté des grues sont soumis à des contrôles annuel obligatoire. Dans la mesure où les câbles de grues sont régulièrement exposés aux UV et produits chimique, leur contrôle doit donc se faire de manière régulière. Cette vérification est indispensable pour éviter tout risque d’accident. Premièrement, l’ensemble de la grue et de ses accessoires doit être vérifiée après chaque montage sur un chantier. Ensuite, lorsque la grue est à un poste fixe (lors d’un chantier de longue durée), la vérification doit s’effectuer tous les ans. Enfin, pour les GMA se déplaçant fréquemment, une vérification générale périodique doit être effectuée tous les 6 mois.
Nos équipes sont habilitées à effectuer le contrôle de vos câbles de grues sur site ou au sein de nos ateliers. Nous réparons ou remplaçons votre produit usagé.
En résumé, les câbles de grues sont conçus pour un usage intensif sur des chantiers plus ou moins long. Ces produits sont résistants aux torsions et à l’environnement. Nous vous proposons des câbles haute performance antigiratoire pour vos grues de nos fournisseurs partenaires. Nous livrons votre marchandise sous 24 à 48h.
Pour toute autre question concernant les câbles de grues ou autres, merci de contacter notre service client, ils répondront à toutes vos questions. Notre agence STLI, experte dans les câbles pour grues, grues à tour, se fera un plaisir de répondre à vos demandes.
