Sommaire :

1. La marque Codipro : qui sont-ils ?
2. Choisir son anneau de levage Codipro
   1. Les anneaux double articulation
   2. Les anneaux simple articulation
3. Les nouveautés Codipro
4. Utilisation et entretien de vos anneaux de levage Codipro
   1. Conseils d’utilisation
   2. Entretien de l’anneau levage Codipro

Nous vous présentons les anneaux levage Codipro, le spécialiste des anneaux de levage articulés et partenaire officiel de LevageManutention.com. Ainsi, vous découvrirez dans cet article comment choisir l’anneau de levage Codipro qui convient à votre application. Nous vous donnerons aussi des conseils sur leur utilisation et leur entretien.

1. La marque Codipro : qui sont-ils ?

Depuis plus de 40 ans, Codipro conçoit et produit des anneaux de levage articulés de sécurité brevetés. Les anneaux Codipro sont issus d’une technologie unique réunis dans une gamme nommée GradUp. Ainsi, cette gamme a été spécialement développée afin de tirer toute la quintessence d’un anneau de levage articulé, particulièrement au niveau de la qualité des matières. L’acier est la caractéristique essentielle d’un anneau de levage articulé, l’optimisation de la matière permet une augmentation significative des CMU.

Pour apporter une résistance maximale lors d’une opération de levage, chaque anneau Codipro doit être conçu avec une matière et un design optimisé par rapport à sa fonction. Sous l’appellation GradUp, Codipro présente aujourd’hui des anneaux de levage hyper performants et sécurisés.

Codipro imagine et produit des anneaux de levage conformes aux normes et aux exigences légales les plus strictes. La marque fait de votre sécurité une priorité en proposant des anneaux certifiés et gravés avec le coefficient de sécurité de 5. Les anneaux Codipro sont conformes à la “Directive Machines”. Ainsi tous les anneaux détiennent un marquage CE et sont livrés avec leur déclaration de conformité et une notice d’utilisation. Ces documents sont accessibles librement via l’outil Coditracer. Cet outil de traçabilité est supporté grâce à une blockchain, ce qui garantit le caractère authentique et officiel des anneaux de levage Codipro.

2. Choisir son anneau de levage Codipro

Les anneaux de levage GradUp sont créés pour soulever des charges lourdes, de 0,07 à 125 tonnes, qui doivent être tournées ou retournées. Ainsi, les anneaux GradUp peuvent pivoter jusqu’à 360° et supporter des charges dans toutes les positions. Tous les anneaux sont disponibles en acier “GradUp” avec un zingage mais aussi en version accessoires inox.

A. Les anneaux à double articulation

Certains anneaux ont la particularité d’être à double articulation, ceux-ci sont articulés à 180° mais permettent aussi une rotation de 360°. Les anneaux à double articulation sont composés pour réaliser des levages avec rotation de charges. Leur double articulation assure un parfait alignement de la manille avec l’élingue.

Les anneaux Codipro sont gravés avec un coefficient de sécurité 5 qui leur permet d’être utilisés dans le monde entier (y compris en Amérique du Nord). Codipro fournit en plus toutes les informations permettant de les utiliser avec un coefficient de sécurité 4 tel que défini dans la norme EN 1677-1.

Dans la gamme GradUp de Codipro, vous pouvez retrouver l’anneau de levage “DSR” en version mâle et femelle, l’anneau Codipro “DSS”, aussi disponible en version femelle, enfin l’anneau “GIGA DSS”.

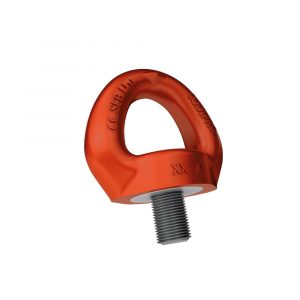

B. Les anneaux à simple articulation

D’autres anneaux sont à simple articulation. Leur forme est munie de 2 ergots, ce qui permet de l’orienter de façon toujours optimale dans le sens de l’élingue. Les anneaux à simple articulation Codipro sont prévus pour réaliser des levages incluant une rotation de charges.

Et tout comme les anneaux à double articulation, ces anneaux de levage sont fabriqués en acier GradUp et disposent d’un coefficient de sécurité de 5.

Au sein de la gamme Codipro GradUp, vous pouvez retrouver l’anneau de levage simple articulation “SEB”, disponible à la fois en mâle et femelle.

3. Les nouveautés Codipro

Récemment, Codipro a choisi de faire évoluer sa gamme d’anneaux de levage tournants GradUp avec un tout nouveau modèle : le DSR Quick Lift !

Les anneaux tournants Codipro Quick Lift disposent d’un embout mécanique à ancrage rapide, ce qui permet une mise en place simple et rapide. Il vous suffit de pousser et cliquer et votre anneau est installé.

Grâce à ce nouveau système de “Push&Click”, vous gagnez du temps lors de l’ancrage de vos anneaux de levage. En conséquence, la gamme Quick Lift Ring de Codipro va vous faire gagner du temps et de la productivité en économisant jusqu’à 80% du temps de montage par rapport à un anneau de levage à visser traditionnel.

Les anneaux Quick Lift sont disponibles en acier ou en inox et maintiennent les avantages des anneaux tournants GradUp. Cependant, ils vous apportent plus de sécurité dans toutes vos opérations de levage. La rotation de la manille empêche le dévissage de l’anneau.

4. Utilisation et entretien de vos anneaux de levage Codipro

A. Conseils d’utilisation

Avant d’utiliser les anneaux Codipro, plusieurs points sont à prendre en compte :

• • Les anneaux ne doivent être utilisés que par des personnes compétentes et formées selon les normes en vigueur.
  • Il vous est strictement interdit de passer sous une charge suspendue par un anneau ou d’exposer du personnel dans la zone de manutention.
  • Lors de votre opération de levage, veillez à ce qu’il n’y ait pas de chocs, de secousses ou vibrations qui pourraient mener à la chute de votre charge.
  • Respectez scrupuleusement la charge maximale d’utilisation (CMU ou WLL) correspondante à votre accessoire. Les dimensions de votre anneau doivent correspondre à la charge que vous souhaitez soulever.
  • Toutes les parties orientables doivent rester parfaitement mobiles dans toutes les directions sans rencontrer d’obstacles.

B. Entretien de l’anneau levage Codipro

Le contrôle et l’entretien de vos anneaux doit être impérativement réalisé par une personne compétente et formée selon les normes en vigueur. Avant toute opération, un contrôle visuel doit être effectué afin de déceler quelconque anomalie.

Les points suivants doivent être impérativement vérifiés :

• • Articulation des parties mobiles
  • Usure et/ou corrosion anormale
  • Déformation
  • Marquage CE, gravure de traçabilité et de CMU/WLL

Si l’un de ces critères est non conforme, alors l’anneau de levage doit être soumis à un examen plus approfondi effectué par une entreprise professionnelle. Aussi, une vérification générale annuelle est obligatoire pour tous les anneaux, mais celle-ci doit être effectuée par un organisme expert.

Pour toute autre question concernant les anneaux de levage Codipro, merci de contacter notre service client, ils répondront à toutes vos questions.

Sommaire :

1. Présentation des accessoires de levage
   1. Mousquetons et maillons
   2. Poulies, moufles et réas
2. Réglementation des accessoires levage

Les accessoires levage sont utilisés en complément des appareils de levage pour toutes les opérations. Vous découvrirez à travers cet article la deuxième partie des accessoires de levage qui vous sont présentés ainsi que leur fonctionnement.

1. Présentation des accessoires de levage

Pour choisir ses accessoires de levage, l’utilisateur doit connaître la charge qu’il souhaite soulever, les points de fixation, le dispositif d’accrochage, l’environnement dans lequel s’effectue l’opération ainsi que de la configuration des élingues. Il existe plusieurs sortes d’accessoires levage : les anneaux de levage, les manilles, les mousquetons, les maillons, les crochets de levage, les pièces de rechange. La plupart de ces accessoires sont disponibles en acier mais aussi en inox selon l’utilisation que vous souhaitez en faire.

A. Mousquetons et maillons

Les mousquetons sont des accessoires levage en forme d’anneaux métalliques et possédant un système d’ouverture facile. Au sein des mousquetons, vous pouvez y placer une corde, un câble ou encore une chaîne ou vous en servir comme point d’attache. Les mousquetons possèdent un système d’ouverture facile grâce à leur doigt à vis, ce qui leur permet de s’attacher et de se détacher facilement du matériel.

Il existe cependant deux types de mousquetons. Les mousquetons simples qui ne disposent pas de système d’ouverture bloquant. Les mousquetons de sécurité, utilisés plutôt pour les situations d’antichute, qui disposent d’un dispositif de verrouillage automatique ou semi-automatique.

Les maillons de levage sont considérés plutôt comme des accessoires de liaison. Ils serviront à faire la liaison entre la chaîne, la corde ou le câble et l’accessoire de levage. Les maillons ont aussi pour objectif de raccorder, raccourcir ou fixer une chaîne. Il existe deux types de maillons: les maillons à petite ouverture  et les maillons à grande ouverture.

Les mousquetons et maillons sont utilisés dans de nombreux domaines comme l’escalade, l’alpinisme, la sécurité du travail en hauteur ou encore les activités nautiques.

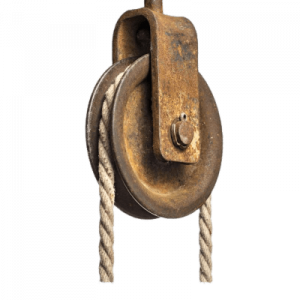

B. Poulies, moufles et réas

Les poulies, moufles et réas sont des accessoires levage utilisés dans de nombreuses opérations de levage ou de changement de direction de charge.

Les poulies disposent d’une roue qui lui permet de transmettre le mouvement et aider au levage de la charge. L’utilisation de la poulie est multiple, elle peut être utilisée pour les grues, les palans, les ascenseurs ou les rameurs. Il existe différents types d’utilisation pour les poulies : les poulies simples fixes, les poulies simples mobiles, les poulies composées et les poulies composées 2 moufles.

Les poulies peuvent être utilisées avec des cordages pour un usage intensif, avec un câble pour une connexion entre l’appareil et la charge à soulever. Il existe aussi des poulies prédalles pour les palonniers et des poulies fixes pour les bâtiments et les travaux publics.

Les moufles de levage permettent le levage de charges par plusieurs brins de câbles de câble afin de démultiplier l’effort de traction. Le mouflage est donc la figure formée par les brins de câble, entre les tambours, les points fixes, la poulie de renvoi et les moufles. Les moufles de levage sont généralement utilisées sur les palans, les grues, ou pour le soulèvement d’une charge avec un pont roulant.

Enfin, les réas sont les roues des poulies de levage détenant une gorge pour y insérer un câble ou une corde. Chaque poulie peut être composée d’un seul ou de plusieurs réas.

2. Réglementation des accessoires levage

Les accessoires de levage peuvent faire l’objet de vérifications générales périodiques (VGP) qui peuvent être effectués au sein d’ateliers des centres agréés. Il est important d’inspecter régulièrement votre accessoire levage pour évaluer son usure afin de garantir une sécurité du matériel et des utilisateurs.

Les accessoires de levage doivent impérativement être gravés d’un marquage CE par le fabricant. Ceux-ci doivent aussi indiquer la CMU correspondante et la marque du fabricant.

Ce matériel ne doit être utilisé que par des personnes compétentes et formées. Il est important d’éviter tout choc et tout milieu corrosif. Il est formellement interdit de réaliser toute intervention technique des accessoires de levage comme les traitements thermiques, le meulage ou le soudage. Ils ne sont pas faits pour être utilisés à des températures supérieures à 200°C et inférieures à -40°C. Comme pour les appareils de levage, les accessoires ne doivent pas être utilisés pour des charges dépassant la capacité maximale d’utilisation mentionnée.

Dans le cas où vous constatez quelconque dégradation sur votre accessoire, veillez à ne pas l’utiliser et le soumettre à un organisme chargé de sa réparation.

Si vous avez quelconque question sur l’utilisation des accessoires levage, merci de contacter notre service client Levagemanutention.com, ils répondront à toutes vos questions. Si vous souhaitez effectuer un contrôle ou une réparation de vos accessoires de levage, contactez notre service client.

Sommaire :

1. Definition accessoires levage
2. Présentation des accessoires levage
   1. Anneaux de levage
   2. Manilles de levage

Les accessoires levage sont utilisés en complément des appareils de levage pour toutes les opérations de levage manutention. A travers notre article, nous vous présenterons une première partie des différents accessoires de levage ainsi que leur fonctionnement.

1. Definition accessoires levage

Les accessoires de levage sont définis comme étant des équipements non incorporés à une machine, c’est le cas du chariot élévateur. Les accessoires sont généralement placés entre la machine et la charge afin de permettre d’effectuer l’opération de levage ou de manutention. On retrouve les accessoires de levage sur des élingues, sangle de levage, potence de levage, palonnier de levage et les palans.

2. Présentation des accessoires de levage

Les accessoires de levage sont généralement choisis en fonction de la charge que l’utilisateur souhaite soulever, des points de fixation, du dispositif d’accrochage, de l’environnement dans lequel s’effectue l’opération ainsi que de la configuration des élingues. Il existe plusieurs types d’accessoires levage : les anneaux de levage, les manilles, les mousquetons, les maillons, les crochets de levage, les pièces de rechange. La plupart de ces accessoires sont disponibles en acier zingué mais aussi en version inox selon l’utilisation que vous souhaitez en faire.

A. Anneaux de levage

Les anneaux de levage permettent de relier la charge à l’élingue chaîne ou câble pour faciliter l’opération de levage. Il existe des anneaux de levage mâles et des anneaux de levage femelles.

Les anneaux levage ont la particularité de détenir un œillet circulaire dans lequel peut s’insérer un crochet, un maillon ou autre. Lorsque l’on ajoute un filetage à l’œillet, il devient alors un point d’ancrage pour les sangles, chaînes et câbles.

Les anneaux de levage, qu’ils soient mâles ou femelles, doivent être vissés afin d’assurer un contact parfait entre la charge et l’anneau. Le levage de la charge doit s’effectuer dans le plan de l’anneau. Si vous souhaitez effectuer le levage de façon perpendiculaire, veillez à utiliser un anneau de levage articulé comme accessoires levage.

Dans le cas des anneaux à souder, le soudage de l’anneau doit être effectué par un professionnel qualifié.

Il existe aussi des anneaux de levage appelés « GradUp » proposés par la marque Codipro. Ces anneaux de levage articulés facilitent votre opération de levage. Grâce à leur double articulation, les anneaux GradUp peuvent pivoter jusqu’à 360° et supporter des charges dans toutes les positions.

B. Manilles de levage

Les manilles levage font elles aussi partie de la grande famille des accessoires de levage. Cet accessoire est primordial pour la plus grande partie des opérations de levage.

La manille est composée d’un corps, qui peut être en forme de U ou en forme de rond, et d’un axe. Il existe des manilles lyres et des manilles rondes. Les manilles de levage sont ainsi fabriquées à partir d’un étrier et se ferment généralement à l’aide d’un axe mobile à visser ou à boulonner. Cet accessoire levage peut se fixer soit directement sur la charge soit à l’aide d’une corde, une chaîne ou une élingue. Les manilles de levage manutention s’adaptent à toutes les charges et toutes les opérations.

Pour les manilles, le levage doit s’effectuer dans l’axe longitudinal de celle-ci. La portée sur l’axe de la manille doit être au minimum de 75% de l’écartement. Pour tout savoir sur l’utilisation d’une manille de levage, nous vous invitons à consulter notre article “Comment choisir sa manille levage ?”

Pour découvrir la deuxième partie des accessoires , retrouvez la suite des présentations sur notre article « Accessoires Levage définition – Partie 2 »

Si vous avez quelconque question sur l’utilisation des accessoires levage, merci de contacter notre service client Levagemanutention.com, ils répondront à toutes vos questions. Si vous souhaitez effectuer un contrôle ou une réparation de vos accessoires de levage, contactez notre service client.

Sommaire :

1. Definition manille levage
2. Choisir sa manille de levage
3. Les types de manilles levage
   1. Manille lyre
   2. Manille droite
4. Inspection des manilles

Une manille levage est un accessoire de levage se présentant en deux parties distinctes : le corps de la manille et l’axe de la manille. A travers notre article, vous découvrirez les différents types de manille de levage et comment choisir la manille adaptée à votre besoin.

1. Definition manille levage

Une manille de levage permet de relier plusieurs accessoires de levage entre eux comme des anneaux de levage, des élingues ou des crochets. La liaison peut se faire soit à partir de la charge directement lorsqu’elle comporte un anneau, soit via une élingue câble, chaîne ou textile. Une fois accrochée, la manille va aider au levage vertical de la charge.

Les manilles levage vous accompagnent pour toutes vos opérations de levage dans l’industrie, le bâtiment, ou encore l’activité forestière et maritime.

2. Choisir sa manille de levage

Pour choisir la manille adaptée à votre opération de levage, plusieurs paramètres sont à prendre en compte. Il existe deux types de manilles : les manilles lyres et les manilles droites. Ces deux types de manille de levage sont disponibles avec des axes boulonnés ou des axes vissés.

Pour commencer, le choix de la manille correspondante à votre opération se fait en fonction de la capacité maximale d’utilisation attribuée à l’accessoire. Pour cela, veuillez vous reporter au tableau des charges du fabricant et vérifier les inscriptions. La charge nominale de la manille levage doit être imprimée et visible sur la manille.

Pour choisir votre manille, vous devez aussi connaître le diamètre de l’anneau de celle-ci. Si vous constatez que la distance entre les têtes de la manille est plus importante que celle indiquée, n’utilisez pas la manille de levage, elle a peut-être un défaut.

3. Les types de manilles levage

Avant de choisir votre manille de levage, il vous faut connaître les possibilités de manilles existantes. En effet, en fonction de votre utilisation, vous aurez le choix entre une manille droite ou une manille lyre. Nous vous expliquons les différences entre ces trois accessoires juste ici.

A. La manille lyre

Les manilles lyres de levage sont constituées d’un corps en forme de lyre, c’est-à-dire que sa forme est arrondie en forme de boucle. La manille lyre répond à toutes les attentes en termes de levage. Elle s’adapte facilement à toutes les opérations avec chaînes ou câbles. Cette manille est capable de détenir une charge de rupture pouvant aller jusqu’à 500 tonnes. Généralement fabriqués en inox ou en acier galvanisé, ces accessoires de levage sont de très haute qualité afin de supporter de lourdes charges.

B. La manille droite

Les manilles droites de levage détiennent quant à elles un corps en forme de U. Les manilles droites sont utilisées principalement pour le levage ou l’arrimage de charge à l’aide de cordages ou de chaînes. Ces manilles sont connues pour leur polyvalence et leur robustesse, ce qui leur permet d’être utilisées dans de nombreuses applications. Ces accessoires de levage sont généralement fabriqués en acier galvanisé, acier trempé ou en inox pour assurer une grande résistance. Contrairement aux manilles lyre, les manilles droites ne s’utilisent pas avec un câble et ne sont pas prévues pour le port de charges très lourdes.

4. Inspection des manilles

Pour s’assurer du bon fonctionnement de la manille levage et garantir votre sécurité, plusieurs points sont à vérifier régulièrement.

Pour commencer, vérifiez si l’œil de la manille et le trou des axes ne présentent pas de signe d’étirement, d’allongement ou d’usure. Ces signes montrent qu’il y a eu une surcharge sur l’accessoire. L’axe de la manille doit être droit ou arrondi selon le type de manille mais ne doit en aucun cas avoir une déformation. Vérifiez ensuite le corps de la manille, si celui-ci détient des marques de pliage la manille a subi une torsion oblique. Enfin, une inspection visuelle doit être faite régulièrement sur l’aspect extérieur de la manille : distorsion, usure, défauts de surface ou encore fissures.

Si lors de votre inspection vous constatez quelconque défaut, n’utilisez pas la manille. Celle-ci pourra se rompre et vous mettre en danger pendant l’opération. Remplacez automatiquement les manilles pliées, déformées, fissurées ou détenant un signe d’usure supérieur à 10% dans un établissement professionnel.

Si vous avez quelconque question sur l’utilisation des manilles de levage, merci de contacter notre service client Levagemanutention.com, ils répondront à toutes vos questions. Si vous souhaitez effectuer un contrôle ou une réparation de vos manilles, contactez notre service client.

Sommaire :

1. Définition élingue de levage
2. Elingues de levage chaîne
   1. Quelles sont leurs caractéristiques?
   2. Comment les utiliser ?
3. Elingues de levage câble
   1. Quelles sont les caractéristiques ?
   2. Comment utiliser une élingue câble ?
4. Elingue de levage textile
   1. Qu’est-ce que c’est?
   2. Comment utiliser une élingue textile ?

De nombreuses opérations de levage nécessitent l’utilisation d’élingue de levage pour faire le lien entre l’appareil de levage et la charge à soulever. Dans cet article, nous répondrons à toutes vos questions et vous aiderons à choisir le type d’élingue de levage correspondant à vos besoins. Élingue chaîne, élingue câble et élingue textile n’auront plus de secrets pour vous.

1. Définition élingue de levage

L’élingue de levage est un élément permettant de faire le lien entre un appareil de levage et une charge à soulever. Les élingues de levage sont utilisées régulièrement dans les milieux industriels, le BTP et les travaux publics pour les opérations de soulèvement de charges lourdes.

Il existe plusieurs types d’élingues : les élingues de levage en chaîne, les élingues de levage en câble et les élingues de levage en textile. Chaque élingue peut disposer d’un brin, de deux brins, ou de trois ou quatre brins en fonction de son utilisation. Ainsi, elles s’accompagnent d’accessoires élingues permettant de faire la jonction entre l’élingue et la charge à lever.

Une élingue est généralement composée de trois parties. L’extrémité haute détient généralement une maille de tête. Le corps et l’extrémité basse qui s’accompagne d’un accessoire de levage tel qu’un crochet ou un raccourcisseur.

Levagemanutention.com propose sur son site internet des fabrications artisanales dans ses 5 ateliers de levage et manutention en France. Pour plus d’informations sur leur création, merci de contacter le service client.

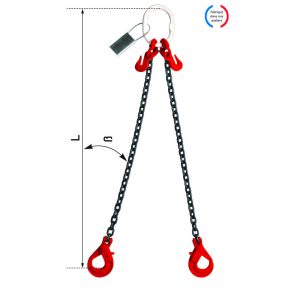

2. Elingues de levage chaîne

a. Quelles sont les caractéristiques ?

Les élingues chaîne vont vous permettre de faire le lien entre l’engin de levage et votre charge à soulever. Elles sont reconnues par les professionnels comme ayant un rapport qualité/prix imbattable. Généralement, ces élingues de levage sont fabriquées à partir d’acier haute résistance ou d’acier inoxydable afin de garantir une utilisation dans les milieux humides et corrosifs.

Les elingues chaîne de levage sont peu encombrantes et s’intègrent facilement dans les différents environnements de travail. De plus, elles permettent de soulever des charges fragiles grâce à l’absorption de la vitesse par les maillons qui assurent un contrôle total.

Elles différencient selon le grade de la chaîne : grade 80, grade 100 et grade 120. La grade 80 est la plus utilisée et la moins coûteuse. Pour des opérations avec une capacité de levage maximale, privilégiez les élingues chaine grade 100 ou les élingues chaine grade 120 qui seront plus résistantes et dont les maillons ont un diamètre et un poids plus petit que les grade 80.

Ce type de matériel de levage doit toujours être accompagné d’une plaquette d’identification assurant sa fiabilité et la sécurité de l’utilisateur. Ainsi, sur celui-ci doivent être inscrits l’identification du fabricant, la capacité maximale d’utilisation, le numéro d’identification ainsi que le marquage CE.

b. Comment les utiliser ?

Avant chaque opération de levage, vous devez impérativement connaître la charge à soulever. En effet, en fonction de votre charge, vous pourrez choisir le nombre de brins de votre élingue chaîne, la CMU, le diamètre et les accessoires à ajouter. Des tableaux de charge vous aident à connaître l’angle d’élingage.

Lors de l’accrochage de votre charge à l’élingue chaîne de levage, veillez à centrer le crochet pour que celle-ci soit disposée sans nœud et sans torsion. Dans le cas où la chaîne n’est pas droite, surtout ne soulevez pas votre charge. Si votre élingue de levage est trop longue, pensez à utiliser un raccourcisseur qui vous permettra de réduire la longueur de la chaîne. Aussi, il existe des accessoires type garnitures de protection pour protéger votre charge dans les angles. La chaîne ne doit en aucun cas s’emboîter directement dans l’angle de la charge au risque de se briser.

Lors du levage de la charge, la tension de l’élingue chaîne doit se faire progressivement en évitant les à-coups et les manœuvres brusques pour assurer la sécurité de votre charge. Par conséquent, l’utilisateur doit se tenir suffisamment éloigné de la charge et hors de la zone de danger afin d’éviter tout risque d’accident.

Les élingues chaîne de levage peuvent être utilisées uniquement entre les températures de -20°C et +100°C. De plus, leur utilisation en milieu acide est fortement déconseillée.

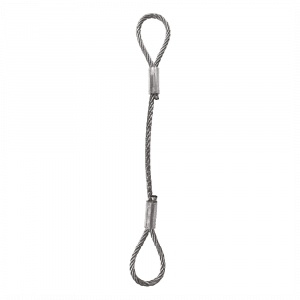

3. Elingues de levage câble

a. Quelles sont leurs caractéristiques ?

Les élingues câble vont vous permettre de faire le lien entre l’appareil de levage et la charge à soulever. Elles sont soit composées de deux boucles à chaque extrémité ou sont des élingues câble sans fin, c’est-à-dire qu’elles forment une seule et même boucle. Ce type d’élingue peut être manchonné, épissé, tressé avec un ou plusieurs brins selon la charge choisie.

Le manchonnage se fait à l’aide d’une presse assurant la robustesse de l’élingue. De plus, pour protéger le câble et augmenter la résistance, vous pouvez ajouter une cosse-cœur à grande ou petite ouverture à votre élingue.

b. Comment utiliser une élingue câble ?

Pour utiliser correctement une élingue câble de levage, il faut d’abord connaître la charge à soulever. En fonction de la charge, vous pourrez choisir le nombre de brins, le diamètre et la CMU adaptée. Vous pouvez aussi consulter le tableau de charge pour connaître l’angle d’élingage.

Avant chaque utilisation, veillez à vérifier qu’il n’y a pas de signes d’usure, de déformation, d’étirement ou d’écrasement sur le câble. Dans le cas où vous constatez un quelconque défaut, n’utilisez pas votre élingue câble au risque de vous mettre en danger. Après cela, vous pouvez faire contrôler vos élingues par notre service de contrôle et de réparation dans nos ateliers.

Lors de l’accrochage, vérifiez que celle-ci est solidement attachée et que les crochets sont placés vers l’extérieur. Utilisez des protecteurs d’angle pour protéger votre charge et l’élingue de levage. Votre charge doit constamment être centrée pour éviter qu’elle ne bascule ou ne se déplace soudainement. De plus, une élingue câble doit toujours être droite et sans nœuds.

Lors du levage de la charge, démarrez et arrêtez en douceur afin d’éviter tout à-coups et réduire les contraintes exercées sur le câble. Surtout, dégagez la zone de levage et écartez vous de la charge pour éviter de vous mettre en danger en cas de chute. Celles-ci doivent toujours être bien inspectées et graissées avant leur utilisation.

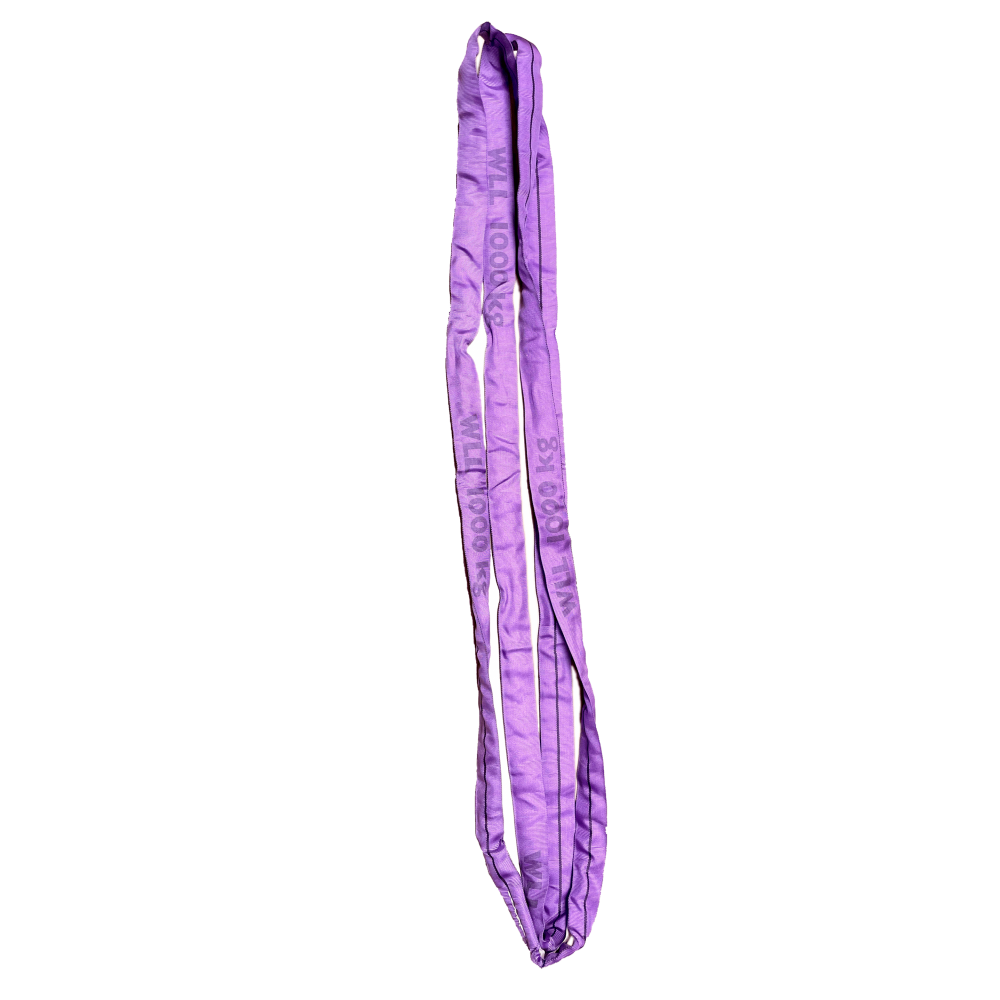

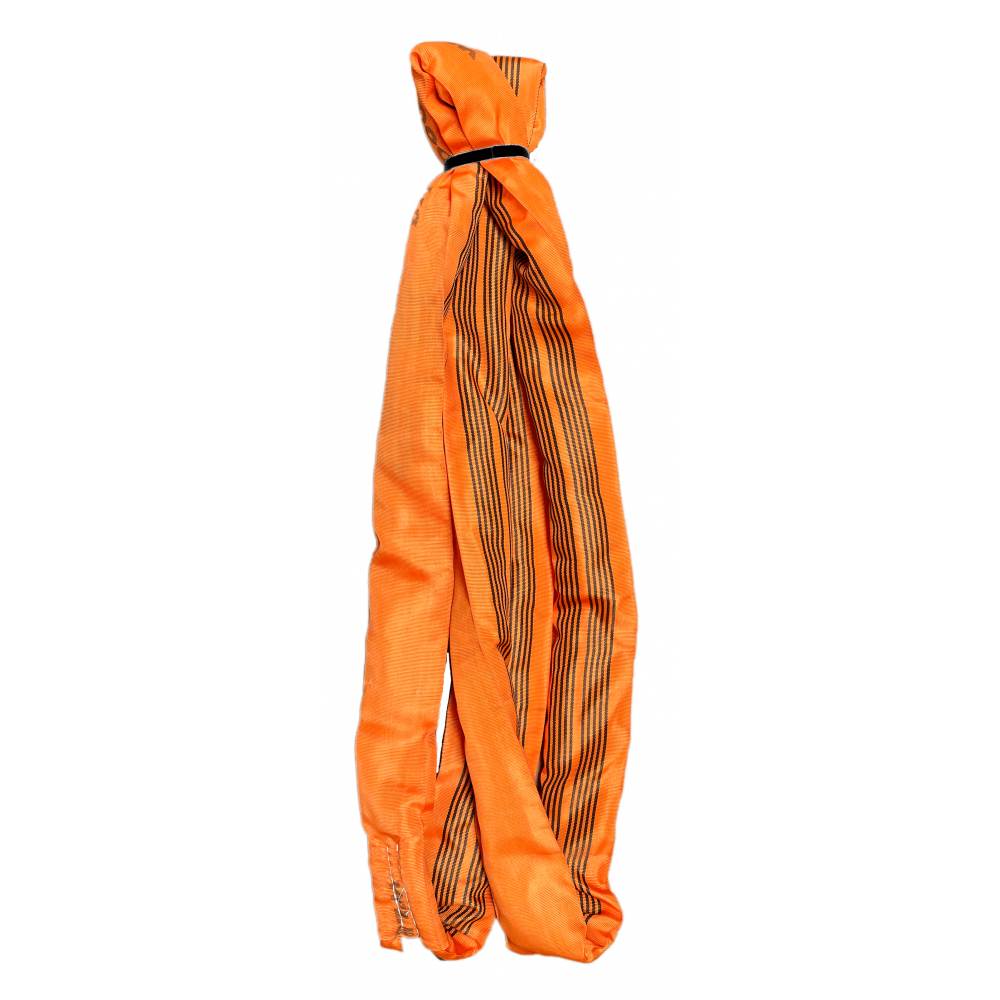

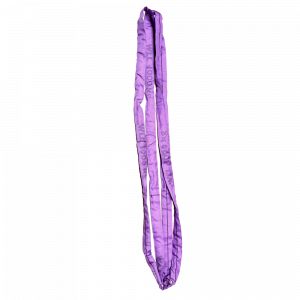

4. Elingue de levage textile

a. Qu’est-ce que c’est ?

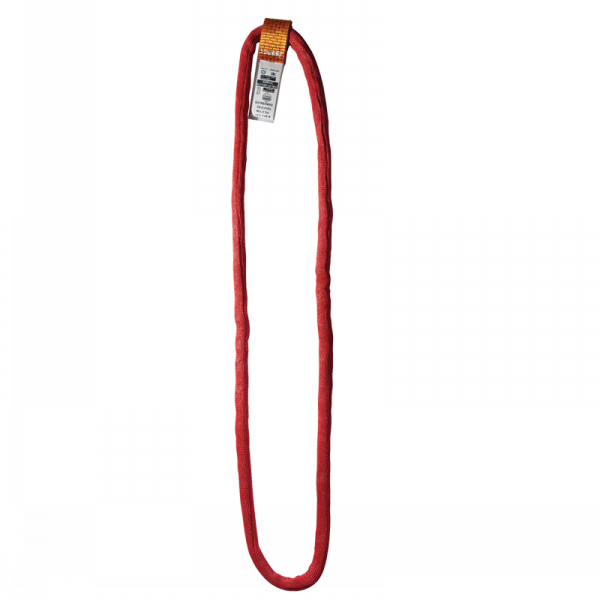

Les élingues textile de levage ont l’avantage d’être souple et faciles d’utilisation, elles permettent de faire le lien entre un appareil de levage et une charge à lever. Les elingues textile sont très résistantes pour le levage de charges lourdes et peuvent être compatibles avec les palans, palonniers et grues.

Il existe plusieurs types d’élingues textile de levage. En premier lieu, les élingues sangles plates sont des élingues plates avec une boucle à chaque extrémité. L’utilisation des boucles facilite le levage de la charge. L’elingue sangle est disponible en diverses couleurs en fonction du tonnage (violet, rouge, orange, bleu, jaune, gris). Il existe des élingues sangle plate avec boucles repliées ou avec boucles simples et crochets. Ensuite, les élingues rondes textile sans fin, sont adaptées pour le levage de charges cylindriques et arrondies comme des tuyaux ou des bateaux. L’elingue textile est aussi disponible en plusieurs coloris en fonction du tonnage. Elle détient un faible poids de façon à être facilement transportable et manipulable.

b. Comment utiliser une élingue textile ?

Pour utiliser correctement une élingue textile de levage, il faut tout d’abord connaître la charge qui va être levée. Celle-ci vous permettra de connaître le nombre de brins et la CMU afin de contrôler le poids et ne pas surcharger l’élingue. Des tableaux de charge sont mis à disposition de façon à ce que l’utilisateur s’assure du bon angle d’élingage.

Il est important lors de l’accrochage de l’élingue de levage, de ne jamais mettre la sangle de levage sur la pointe du crochet pour ne pas l’abîmer. Par conséquent, pensez à protéger les angles de la charge avec des protecteurs. De plus, l’élingue doit toujours être droite, il ne faut jamais faire de nœud.

Si vous constatez quelconque déformation, déchirure, usure ou autre, n’utilisez pas votre élingue textile au risque de vous mettre en danger et risquer une chute de la charge. Aussi, respectez les conditions de température des élingues textile. Dans le cas où il y a des surfaces abrasives, vous pouvez ajouter des fourreaux de protection pour élingues en polyuréthane ou des élingues enduites en polyuréthane.

Pour davantage d’informations sur les élingues de levage, merci de contacter notre service client par téléphone au 03.28.25.93.88. Vous pouvez aussi nous contacter par mail à info@levagemanutention.com. Notre service d’experts répondront à toutes vos questions.

Sommaire :

1. Entretien du palan
2. Entretien d’un palonnier
   Les points de contrôle du palonnier
   Le palonnier Hors-Service
3. Entretien des treuils
4. Entretien des potences et portiques

Les appareils de levage sont des appareils qui demandent peu d’entretien, s’ils sont faits régulièrement. Ses entretiens sont très importants pour vos appareils. Ils permettent de rallonger la qualité de votre produit, mais surtout de garantir une sécurité d’utilisation lors d’un levage d’une charge lourde.

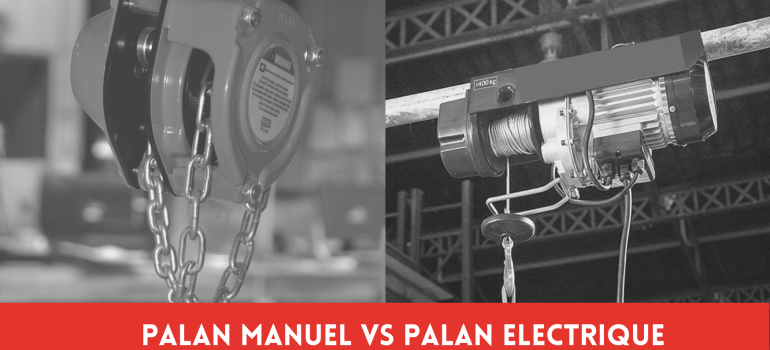

 Entretien du palan

Les palans manuels, les palans électriques ou encore les palans pneumatiques peuvent porter une charge qui avoisine les 10 tonnes. Ainsi, pour éviter les accidents pendant l’utilisation des engins de levage, nous vous conseillons de :

• Ne pas dépasser la force inscrite sur le carter de votre palan,
• Vérifier périodiquement la qualité de votre produit (chaîne et carter)
• Lubrifier périodiquement les parties mécaniques de votre palan avec de l’huile, du lubrifiant ou de la graisse en fonction de l’état de votre appareil

Entretien d’un palonnier

Comme pour le palan, le palonnier est un moyen de levage qui demande de l’entretien. Avant chaque utilisation de votre outil, Levage Manutention vous recommande de vérifier plusieurs points de contrôle.

Les points de contrôle du palonnier :

• Réaliser un essai de fonctionnement en faisant mouvoir le palonnier dans les positions les plus défavorables (avec ses accessoires). De plus, il est indispensable de prendre en compte la charge maximale d’utilisation (CMU) prévue par le fabricant.
• Réaliser un contrôle visuel des organes essentiels du palonnier. Et un contrôle de l’état de la peinture et des indications techniques visibles sur le palonnier.
• Réaliser un essai statique sous charge à 150 % de la CMU pendant 1h. En effet, on entend par essai statique, l’épreuve qui consiste à faire supporter à l’outil de levage. Celui-ci doit être muni de tous ses accessoires et ses supports. On réalise ensuite un essai avec la charge maximale, multipliée par le coefficient d’épreuve statique, sans la faire mouvoir pendant une durée déterminée. A savoir que les conditions de l’épreuve statique et le coefficient d’épreuve sont définis par la notice d’instructions du fabricant. La durée de l’épreuve est d’une heure.
• Enfin, un essai dynamique sous charge à 110 % de la CMU. Ainsi, on entend par « essai dynamique » d’un appareil de levage, l’épreuve qui consiste à faire mouvoir la charge maximale d’utilisation. Celle-ci est multipliée par le coefficient d’épreuve dynamique de façon à l’amener dans toutes les positions qu’elle peut occuper, sans qu’il soit tenu compte ni de la vitesse obtenue, ni de l’échauffement de l’appareil. Les conditions de l’épreuve dynamique et le coefficient d’épreuve sont définies par la réglementation appliquée à l’appareil. À défaut, le coefficient d’épreuve dynamique est égal à 1,1.

Le Palonnier hors-service :

Une fois la vérification de l’ensemble de ses points, il est strictement recommandé d’examiner la structure du palonnier dans son ensemble. En cas de fissure, vous devez déclarer immédiatement votre palonnier Hors-Service. Pour éviter ce type de situation, levagemanutention.com vous propose ses services de contrôle agréés en matière de palonnier.

Enfin, il est interdit d’apporter des modifications que ce soit au palonnier sans avis du constructeur ou d’un organisme agréé.

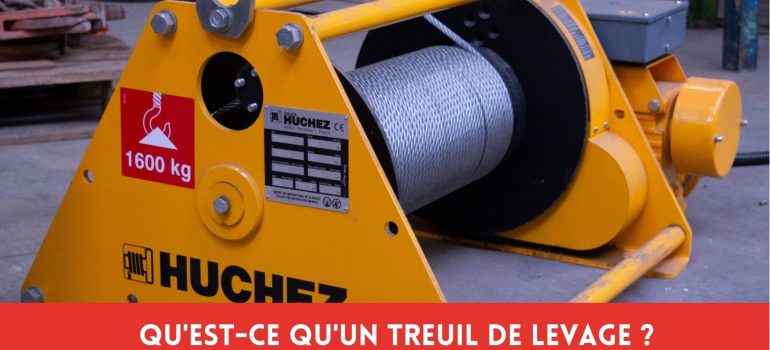

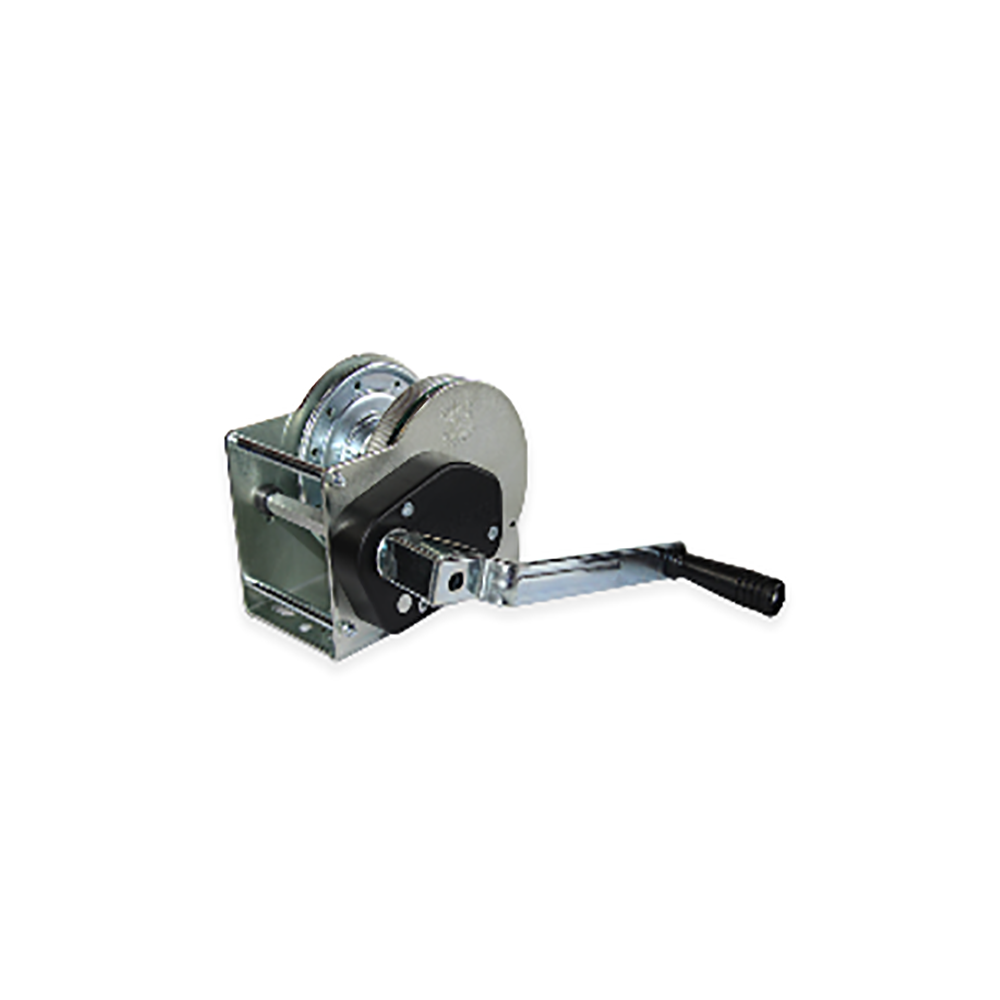

Entretien des treuils

Pour le treuil, levagemanutention.com vous recommande de vérifier votre câble avant et après utilisation. Si vous trouvez des impuretés  sur votre câble métallique ou synthétique, nous vous conseillons de rincer votre treuil à l’eau tout en le frottant à l’aide d’une éponge. Après le nettoyage, laissez sécher votre câble avant de le replier. Enfin, il est essentiel de vérifier l’engrenage de votre treuil  et de le graisser.

Entretien des Potences et Portiques

Pour toutes les potences et les portiques, il n’y a pas vraiment d’entretien. Néanmoins, il y a un contrôle tous les ans afin d’évaluer votre appareil de levage. Bien entendu, nous vous recommandons de surveiller votre appareil de levage régulièrement afin d’éviter des accidents pendant l’utilisation de votre appareil. En cas de déformation, contactez votre fournisseur pour mettre en réparation vos portiques et potences.

Pour plus d’informations, vous pouvez contacter notre service client à l’adresse info@levagemanutention.com ou par téléphone au 03.28.25.93.88
